Używane Sw Schwäbische Werkzeugmaschinen Ba W06-22 na sprzedaż (5)

Stan: używany, Rok produkcji: 2007, Dwuwrzecionowe centrum obróbcze w wersji 5-osiowej (po obu stronach) Drogi przesuwu x/ y/ z = 600/ 600(975) / 500 mm Liczba wrzecion 2 Rozstaw wrzecion 600 mm Szybki przesuw 45 m/min Prędkość wrzeciona do 17 500 obr. Moc napędu 38 kW Magazyn narzędzi 2 x 72 pozycje narzędziowe Uchwyt narzędziowy HSK 63 Sterowanie CNC Siemens 840D 1 x kontrola złamania narzędzia 2 x wspornik mostka mocującego H75 mm 2 x mostki mocujące 5. oś System chłodzenia Knoll, 70 bar 1 x przenośnik wiórów KB1000 1 x indeksowanie głowicy wiertarskiej 2 x sterowanie systemem planowania narzędzi 2 x zestaw modernizacyjny kompensacji skręcania osi A/U Dsdpfx Abstgu Ixemekg

Stan: dobry (używany), Rok produkcji: 2020, godziny pracy: 22 000 h, Funkcjonalność: w pełni sprawny, numer maszyny/pojazdu: 2080594, przebieg osi X: 600 mm, przesuw osi Y: 600 mm, przesuw osi Z: 400 mm, godziny pracy wrzeciona: 9 500 h, Wyposażenie: dokumentacja / instrukcja obsługi, prędkość obrotowa bezstopniowo regulowana, transporter wiórów, Sterowanie CNC SIEMENS 840D SL Podłączenie elektryczne Napięcie zasilania: 3 × 400 V / 50 Hz (uziemione) Układ sieciowy: sieć TN-S lub TN-C Całkowite zapotrzebowanie mocy: 133 kVA Współczynnik mocy: 0,6 Zabezpieczenie: 200 A gG (5 s) Waga Waga operacyjna maszyny: 20.000 kg Waga transportowa: 16.000 kg Magazyn narzędzi Zmiana narzędzi: system pick-up Zarządzanie narzędziami: stałe pozycje narzędzi, kodowane Pojemność: 84 narzędzia (2 × 42) Maks. łączna masa narzędzi: 350 kg Napędy posuwu Typ napędu: trójfazowe silniki synchroniczne System pomiaru drogi X/Y/Z: bezpośredni, absolutny Oś X (X1 i X2) Dkedpfx Asxt D Ezsbmeg Przesuw szybki: 100 m/min Maks. przyspieszenie: 12 m/s² Współczynnik Kv: 7 Siła szczytowa: 2 × 10.000 N Siła ciągła: 2 × 5.000 N Dokładność pozycjonowania: Tp = 0,008 mm Oś Y Przesuw szybki: 100 m/min Maks. przyspieszenie: 10 m/s² Współczynnik Kv: 7 Siła szczytowa: 10.000 N Siła ciągła: 5.000 N Dokładność pozycjonowania: Tp = 0,008 mm Oś Z (Z1 i Z2) Przesuw szybki: 100 m/min Maks. przyspieszenie: 20 m/s² Współczynnik Kv: 7 Siła szczytowa: 2 × 5.000 N Siła ciągła: 2 × 2.500 N Dokładność pozycjonowania: Tp = 0,008 mm Wrzeciona główne Układ wrzecion: poziomy, dwa wrzeciona równolegle Wrzeciona silnikowe, chłodzone cieczą, napęd synchroniczny Średnica wrzeciona: 40 mm Uchwyt narzędziowy: HSK-A63 Smarowanie: minimalna ilość oleju (MQL) Siła mocowania mechanicznego: > 18 kN Granica zużycia: 16 kN Zakres prędkości obrotowej: 1 – 17.500 min⁻¹ Czas przyspieszania: 0,7 s Moc: 2 × 35 kW przy 4.200 min⁻¹ (40% d.c.) Moc znamionowa: 2 × 26 kW przy 4.200 min⁻¹ Moment obrotowy: 2 × 80 Nm (40% d.c.) / 2 × 60 Nm (moment znamionowy) Obszar obróbczy Rozstaw wrzecion: 600 mm Przesuwy: - oś X: 600 mm - oś Y: 600 mm (opcjonalnie 875 mm) - oś Z: 500 mm Mocowanie przedmiotu obrabianego / system stołu Uchwyt obrotowy z dwoma niezależnymi stołami uchylnymi do montażu mostków mocujących Czas obrotu 0–180°: 3,5 s Maks. obciążenie asymetryczne: 800 Nm Stół obrotowy Ø 800 mm, powtarzalność: < 0,008 mm Maks. masa przedmiotu obrabianego: 600 kg Moment szczytowy: 981 Nm Moment znamionowy: 698 Nm Maks. prędkość stołu: 50 min⁻¹ Przyspieszenie kątowe: 2,5 – 10 obr/s² Dokładność pozycjonowania: ±5″ Moment styczny: 4.500 Nm Maks. moment obciążenia: 500 Nm Czasy zmiany narzędzi Czas od wióra do wióra przy n < 10.000 min⁻¹: > 2,75 s Czas od wióra do wióra przy n < 17.500 min⁻¹: > 3,15 s Uwaga Maszyna dostarczana jest bez narzędzi, przyrządów oraz chwytaków robotów specyficznych dla produktu.

Rok produkcji: 2013, Stan: bardzo dobry (używany), Całkowita wartość mocy: około 133 kVA Bezpiecznik rezerwowy: 250A Jakość sprężonego powietrza zgodnie z ISO 85731: klasa czystości 4 Ciśnienie przyłączeniowe: maks. 9,5 bara Ciśnienie robocze: min. 7 bar Liczba wrzecion: 2 Układ wrzecion: pionowy, obok siebie Odległość między wrzecionami: 600 mm Wrzeciono z maks. 12000 obr. Średnica łożyska wrzeciona: 90 mm Dksdpfxsfkvvlj Abmjg Czas rozruchu: 0-10 000 min-1 ok. 0,8 s Przesuw w osi X: 600 mm Przesuw w osi Y (zmiana pozycji): 600 (875) mm Przesuw osi Z1, Z2: 500 mm System wymiany narzędzi: Podnoszenie Wrzeciono narzędziowe: HSK 80 Miejsca na narzędzia: 70 Maks. średnica narzędzia średnica narzędzia: 90 mm Maks. długość narzędzia Długość narzędzia: 540 mm Maks. Maks. waga narzędzia: 10 kg Maks. Obciążenie magazynka: 350 kg

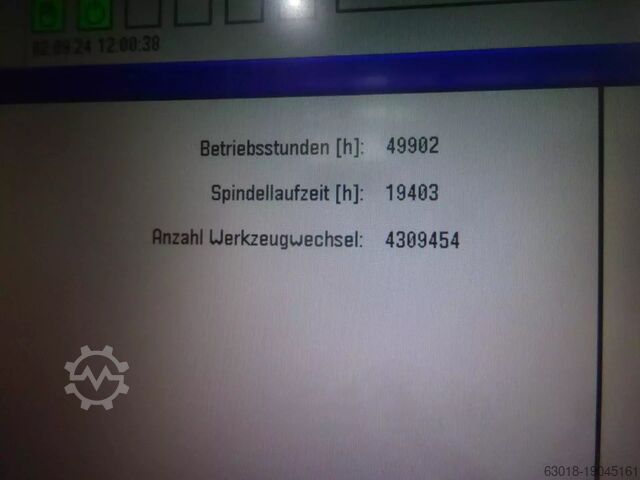

Stan: gotowy do pracy (używany), Rok produkcji: 2017, godziny pracy: 19 403 h, Funkcjonalność: w pełni sprawny, przebieg osi X: 600 mm, przesuw osi Y: 630 mm, przesuw osi Z: 510 mm, producent sterowników: SIEMENS, model sterownika: Sinumerik 840D Solution Line, prędkość wrzeciona (maks.): 17 500 obr./min, doprowadzenie chłodziwa: 70 belka, wrzeciono czołowe: HSK63, liczba wrzecion: 2, liczba miejsc w magazynku narzędziowym: 144, Wyposażenie: dokumentacja / instrukcja obsługi, prędkość obrotowa bezstopniowo regulowana, transporter wiórów, Precyzyjne centrum obróbcze, system sterowania Siemens Sinumerik 840 D Solution Line, posuwy: oś X 600 mm, oś Y 630 mm, oś Z 510 mm, 2 wrzeciona robocze 1-17 500 obr/min, układ napędowy z silnikiem momentowym, wyposażenie obejmuje: Rozdzielacz oleju do stołu obrotowego, pneumatyczny wzmacniacz ciśnienia, przedłużenie magazynka do łącznie 144 pozycji narzędziowych (2 x 72), podstawowy hydrauliczny moduł mocujący, pompa wysokociśnieniowa 70 bar, system separacji mgły emulsyjnej, automatyczne drzwi załadowcze, monitoring powietrza, indukcyjny monitoring pęknięć narzędzi, przenośnik taśmowy ze zgarniaczem KNOLL 800 K-1/400, kompaktowy filtr taśmowy KNOLL FKA 1200 do oczyszczania chłodziwa i wiele innych. Dsdpjwgh Hlsfx Abmskg

Stan: dobry (używany), Rok produkcji: 2014, godziny pracy: 48 000 h, Funkcjonalność: w pełni sprawny, numer maszyny/pojazdu: 2080233, przebieg osi X: 600 mm, przesuw osi Y: 600 mm, przesuw osi Z: 400 mm, Wyposażenie: dokumentacja / instrukcja obsługi, prędkość obrotowa bezstopniowo regulowana, transporter wiórów, Sterowanie CNC SIEMENS 840D Podłączenie elektryczne Napięcie zasilające: 3 × 400 V / 50 Hz (uziemione) Układ sieciowy: TN-S lub TN-C Całkowity pobór mocy: 133 kVA Współczynnik mocy (cos φ): 0,6 Zabezpieczenie: 190 A gG (5 s) Waga Waga robocza maszyny: 20.000 kg Waga transportowa: 16.000 kg Magazyn narzędziowy Zmiana narzędzi: system Pick-Up System zarządzania: miejsca narzędzi kodowane na stałe Pojemność: 84 narzędzia (2 × 42) Maksymalna łączna masa narzędzi: 350 kg Napędy posuwowe Rodzaj napędu: silniki synchroniczne trójfazowe Układ pomiaru położenia X/Y/Z: bezpośredni, absolutny Oś X Szybki przesuw: 100 m/min Maks. przyspieszenie: 12 m/s² Współczynnik Kv: 7 Siła szczytowa: 10.000 N Siła ciągła: 5.000 N Dokładność pozycjonowania: Tp = 0,008 mm Oś Y Szybki przesuw: 100 m/min Maks. przyspieszenie: 10 m/s² Współczynnik Kv: 7 Siła szczytowa: 10.000 N Siła ciągła: 5.000 N Dokładność pozycjonowania: Tp = 0,008 mm Osie Z (Z1, Z2) Szybki przesuw: 100 m/min Maks. przyspieszenie: 20 m/s² Współczynnik Kv: 7 Siła szczytowa: 2 × 5.000 N Siła ciągła: 2 × 2.500 N Dokładność pozycjonowania: Tp = 0,008 mm Wrzeciona główne Układ wrzecion: poziomy, dwa wrzeciona obok siebie Wrzeciona silnikowe, chłodzone cieczą, technologia synchroniczna Średnica wrzeciona: 40 mm Uchwyt narzędziowy: HSK-A63 Smarowanie: minimalna ilość oleju Siła mechanicznego zacisku: > 18 kN Granica zużycia: 16 kN Zakres obrotów: 1 – 17.500 obr/min Czas przyspieszania: 0,7 s Moc: 2 × 35 kW przy 4.200 obr/min (40% pracy) Moc znamionowa: 2 × 26 kW przy 4.200 obr/min Moment obrotowy: 2 × 80 Nm (40% pracy) / 2 × 60 Nm (nominalny) Obszar obróbczy Rozstaw wrzecion: 600 mm Przejazdy: Oś X: 600 mm Oś Y: 600 mm (opcjonalnie 875 mm) Oś Z: 500 mm Mocowanie detalu / system stołów OP1: Podpory wychylne z dwoma oddzielnymi stołami obrotowymi do mostków mocujących OP2: Podwójny uchwyt wychylny (oś Q) z dwoma bezpośrednio napędzanymi stołami NC (osie A/U) Dwustronne uzębienie na uchwycie wychylnym Czas obrotu 0–180°: 3,5 s Maks. obciążenie asymetryczne: 800 Nm Powtarzalność Ø 800 mm: < 0,008 mm Maks. średnica uchwytu i detalu: Ø 675 mm × 1.430 mm Maks. masa detalu: 600 kg Moment szczytowy: 981 Nm Moment nominalny: 698 Nm Maks. prędkość obrotowa stołu: 50 obr/min Przyspieszenie kątowe: 2,5 – 10 obr/s² Dokładność podziału: ±5″ Moment styczny: 4.500 Nm Maks. moment obciążenia: 500 Nm Czasy zmiany narzędzi Djdoxt D Ebspfx Abmjkg Span-to-Span przy n < 10.000 obr/min: > 2,75 s Span-to-Span przy n < 17.500 obr/min: > 3,15 s
