Centrum obróbcze

MAKA PM 270 R

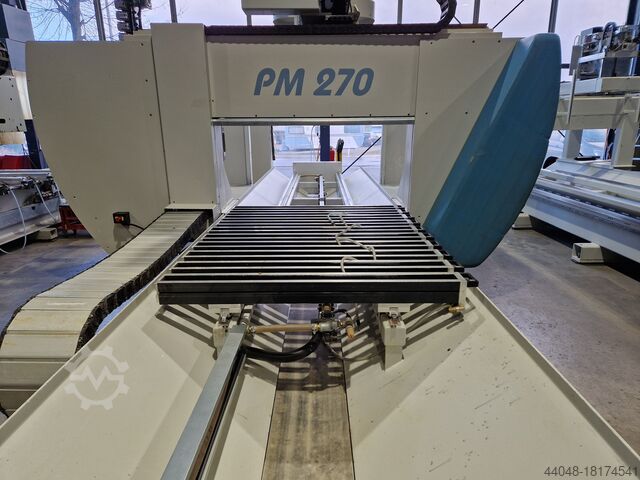

Używana maszyna MAKA PM 270 R
5-osiowe centrum obróbcze CNC do obróbki drewna, tworzyw sztucznych i aluminium.
Maszyna w konstrukcji mobilnej portalowej, z napędem zębatkowym.
Rok budowy: 2001

Dane techniczne:
Sterowanie CNC BWO 900C, do obróbki 5-osiowej.
Zintegrowany komputer PC z 1MB pamięci i napędem dyskietek 3,5".
Mobilny stojak na panel sterowania.

Obszary robocze w trybie 5-osiowym, z narzędziem Ø 60 / długość 160 mm:
Oś Y: 5600 mm
Oś X: 1350 mm
Oś Z: 420 mm / przy wysokości urządzenia 180 mm (przyssawka próżniowa)

Obszary robocze w trybie 3-osiowym, z narzędziem Ø 60 / długość 160 mm:
Oś Y: 6000 mm
Oś X: 1350 mm
Oś Z: 420 mm / przy wysokości urządzenia 180 mm (przyssawka próżniowa)
Oś A 540° (oś obrotowa) Oś B 200° (oś obrotowa +/- 100°)
Prędkość szybkiego przesuwu w osi X/Y 45 m/min. Oś Z 24 m/min. Oś A/B 10 m/min.

Fgsdpfx Asvmywqjc Doh
Jednostka frezująca:
- 1 uniwersalny agregat do frezowania 5-osiowego z głowicą nachyloną pod kątem 50°, moc maks. 12,5 kW, płynna regulacja prędkości obrotowej do 17 000 1/min., wrzeciono frezarskie chłodzone wodą.
- 1 NC system łapania wiórów z regulacją wysokości i kurtyną lamelową.

Magazyn narzędzi:
- Interfejs narzędziowy ISO 40 dla systemu automatycznej wymiany narzędzi.
- 1 łańcuchowy magazyn narzędzi z 32 miejscami na narzędzia do D = 90 mm, z posortowanym magazynem do maks. 160 mm. (Wymagane są do tego trzy miejsca).

Stół maszynowy:
- 10 sztuk rur nośnych na prowadnicach liniowych z pneumatycznym urządzeniem zwalniającym do szybkiego pozycjonowania.
- 2 obwody sterujące dla ograniczników „podnoszenia/opuszczania”.
- 2 obwody sterujące szyną ślizgową „podnoszenie/opuszczanie”.
- 2 obwody sterujące pneumatyką „zaciskanie/zwalnianie”
- 2 obwody kontroli podciśnienia z przyciskiem do mocowania i automatycznego resetowania poprzez programowanie CNC.
- 1 przenośnik taśmowy do wiórów zintegrowany z ramą podstawy, do transportu wiórów i drobnych odpadów o maksymalnych wymiarach ok. 100 x 100 x 100 mm.

Narzędzia:
Narzędzia nie są dołączone! Po uzgodnieniu system może być dostarczony z różnymi uchwytami narzędziowymi. Chętnie przygotujemy dla Państwa osobną ofertę na ten temat.

Zasilanie próżniowe:
- 1 pompa próżniowa, moc ssania ok. 140 m3, w tym czajnik o pojemności 250 litrów do szybkiego wytwarzania próżni.
- 10 sztuk wsporników podciśnieniowych z różnymi płytami ssącymi.
- Różne urządzenia mocujące do słupków i łuków.
- Podnieś/opuść ograniczniki, aby ustawić komponenty.

Różnorodny:
- Automatyczne centralne smarowanie.
- Szafa sterownicza z jednostką klimatyzacyjną.
- Laser projekcyjny

Bezpieczeństwo pracy:
- Przejezdna kabina ochronna ze zderzakami bezpieczeństwa po stronie operatora.

Ogłoszenie zostało przetłumaczone automatycznie. Błędy w tłumaczeniu są możliwe.
