Centrum obróbcze

MAKA PE 70

Używana maszyna MAKA PE 70
5-osiowe centrum obróbcze CNC do obróbki drewna i tworzyw sztucznych.
Maszyna w konstrukcji mobilnej portalowej, z napędem zębatkowym.
Rok budowy: 2005

Dane techniczne:
Sterowanie CNC BWO 920
do obróbki 5-osiowej.
Wyświetlacz LCD 10,4"
2 MB pamięci NC, mobilny panel sterowania.

Obszary robocze w trybie 5-osiowym, z narzędziem Ø 60 / długość 160 mm:
Oś Y: 5500 mm
Oś X: 1250 mm
Oś Z: 300 mm / przy wysokości montażu 180 mm (górna krawędź przyssawki próżniowej)

Obszary robocze w trybie 3-osiowym, z narzędziem Ø 60 / długość 160 mm:
Oś Y: 5900 mm
Oś X: 1250 mm
Oś Z: 300 mm / przy wysokości montażu 180 mm (górna krawędź przyssawki próżniowej)

Oś A 540° (oś obrotowa) Oś B 196° (oś obrotowa +/- 98°)
Prędkość szybkiego przesuwu w osi X/Y 45 m/min. Oś Z 24 m/min. Oś A/B 10 m/min.

Jednostka frezująca:
- 1 uniwersalny agregat do frezowania 5-osiowego z głowicą nachyloną pod kątem 50°, moc 7,5 kW (S1) 10 kW (S6), prędkość obrotowa regulowana bezstopniowo do 22 000 1/min., wrzeciono frezarskie HSK-F63, chłodzone wodą.
- 1 NC system łapania wiórów z regulacją wysokości i kurtyną lamelową.

Magazyn narzędzi:
- Interfejs narzędziowy HSK-F63 do systemu automatycznej wymiany narzędzi.
- 1 poziomy magazyn bębnowy z 20 miejscami na narzędzia do D = 90 mm, z posortowanym magazynem do max. (Wymagane są do tego trzy miejsca).

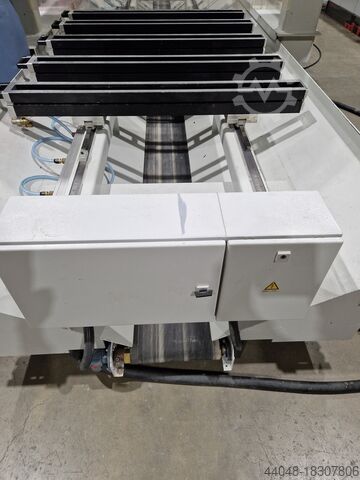

Stół maszynowy:
- 10 sztuk rur nośnych na prowadnicach liniowych z pneumatycznym urządzeniem zwalniającym do szybkiego pozycjonowania.
- 2 x obwody sterujące dla ograniczników „podnoszenia/opuszczania”.
- 2 obwody sterujące szyną ślizgową „podnoszenie/opuszczanie”.
- 2 x obwody sterujące pneumatyką „zaciskanie/luzowanie”
- 2 x obwody kontroli podciśnienia z przyciskiem do mocowania i automatycznego resetowania poprzez programowanie CNC.
- 1 przenośnik taśmowy do wiórów zintegrowany z ramą podstawy, do transportu wiórów i drobnych odpadów o maksymalnych wymiarach ok. 100 x 100 x 100 mm.

Zasilanie próżniowe:
- Maszyna zaprojektowana z systemem próżniowym.
Itjdpjvr A A Tjfx Ad Ieh
- 2 x obwody mocowania próżniowego
- 1 pompa próżniowa, moc ssania na pompę próżniową ok. 130 m³/h, z bojlerem.
- Wsporniki próżniowe z różnymi płytami ssącymi.

Różnorodny:
- Automatyczne centralne smarowanie.
- Szafa sterownicza z jednostką klimatyzacyjną.

Bezpieczeństwo pracy:
- Przejezdna kabina ochronna ze zderzakami bezpieczeństwa po stronie operatora.

Naprawy/konserwacja przed dostawą:
- Konserwacja nowa.
- Nowa kurtyna listwowa na portalu
- Nowe okno przesuwne
- Nowy prowadnik energetyczny w osi Y
- Nowy prowadnik energetyczny w osi Z
- Wymieniono różne kable i węże powietrzne.

Ogłoszenie zostało przetłumaczone automatycznie. Błędy w tłumaczeniu są możliwe.
