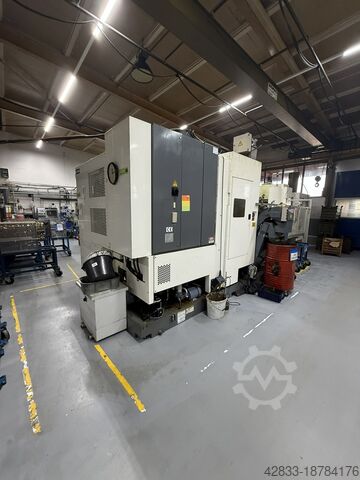

Centrum obróbcze

Kitamura Mycenter-HX300

Standardowe specyfikacje maszyny
Tabela:

Powierzchnia robocza: 305 x 305 mm

Maks. objętość obrabianego przedmiotu: Ø 500 mm x 560 mm

Maks. obciążenie stołu: 250 kg

Trasy podróży:

Oś X: 510 mm

Oś Y: 510 mm

Oś Z: 490 mm

Oś: 0,001° – 360°

Odległość od krawędzi blatu stołu do środka wrzeciona: 40 - 550 mm

Odległość środek stołu – nos wrzeciona: 100 - 590 mm

Wrzeciono:

Stożek wrzeciona: NST nr 40

Prędkość: 20 – 20 000 obr./min.

Napęd: skrzynia biegów 4-biegowa
(2 mechaniczne, 2 elektryczne)

Maks. moment obrotowy: 157 Nm

Karmić:

Szybki przesuw osi X, Y, Z: 50 000 mm/min

Szybki przesuw 4. osi: 9000°/min

Obrót 4 osi o 90°: 0,6 sekundy

Posuw skrawania w osiach X, Y, Z: 40 000 mm/min

Narzędzia:

Pozycje narzędzi: 40

Metoda doboru narzędzi: sterowanie bezpośrednie, dwukierunkowe

Uchwyt narzędziowy: BT (SK) 40

Maks. średnica narzędzia: 95 mm (150 mm, jeśli sąsiednie gniazda są puste)

Maks. długość narzędzia: 300 mm

Maks. waga narzędzia: 10 kg

Czas wymiany narzędzia (narzędzie - narzędzie): 1,7 sekundy

Czas wymiany narzędzia (wiór - wiór): 5,0 sekund

Silniki:

Silnik wrzeciona (30 min./praca ciągła): 11,0 KW AC

Silnik do zmieniacza narzędzi: 400 W AC

Silnik układu chłodzenia: 1200 W AC

Zakres:

Czas zmiany palety: 6,0 sekund

Różnorodny:

Podłączenie do sieci: 25 KVA, 200 V AC, 3 fazy
Csdpfev Si Susx Aa Isrh

Przyłącze powietrza: 5 bar, 330 l/min

Masa:

Wysokość maszyny: maks. 2940 mm.

Powierzchnia z przenośnikiem wiórów: 3492 mm x 3173 mm

Waga: 9900 kg

Sterowniczy:

Fanuc 16iMB

Standardowe wyposażenie maszyny
Wrzeciono o prędkości obrotowej 20 000 obr./min i 4-biegowej skrzyni biegów
(przekładnia zębata 2-stopniowa, przekładnia elektroniczna 2-stopniowa)

2 Kompensacja łożyska wrzeciona w zakresie 0,005 mm (system IAC 1)

Wrzeciono Big Plus (kontakt w stożku i na powierzchni czołowej)

Automatyczne czyszczenie wrzeciona sprężonym powietrzem

Chłodziwo przez wrzeciono 15 bar i własną pompą

Układ smarowania łożyska wrzeciona (mieszanka powietrza i oleju)

Chłodnica wrzeciona

Automatyczne smarowanie wrzecion osi X, Y i Z

Automatyczna, szybkobieżna zmieniarka narzędzi z 40 stanowiskami narzędziowymi

Stała lokalizacja narzędzia: każde narzędzie jest kodowane niezależnie od maszyny i identyfikowane w magazynie

Oryginalny Kitamura czeka na funkcję wyzwalania narzędzia poprzez wstępny wybór kodu T

Automatyczny zmieniacz palet 180° posuwisto-zwrotny (2 stacje)

Pompa płynu chłodzącego 1200 W

Dwupoziomowy transporter wiórów z 2 taśmami transportowymi do grubych i małych wiórów, z systemem filtracyjnym

Płukanie wiórów poniżej z osobną pompą 1200 W

Obudowa całkowicie zamknięta

Automatyczne centralne smarowanie prowadnic

Jednostka FRL powietrza (filtr, regulator, smarowanie)

Agregat hydrauliczny ze zbiornikiem

Światło robocze

Lampka sygnalizująca koniec cyklu

Nacinanie gwintów bez uchwytu kompensacyjnego

4 darmowe funkcje M, M20 – M23

Obrotowy panel sterowania

Przenośne koło ręczne

Interfejs RS 232C

Interfejs PCMCIA

Zamek do drzwi

Wyłącznik awaryjny na magazynku narzędzi

Przełączniki ręcznego indeksowania na magazynku narzędzi

Funkcja autodiagnostyki
