Wyposażenie do malowania proszkowego

Wagner

Urządzenia do malowania proszkowego Wagner na sprzedaż!

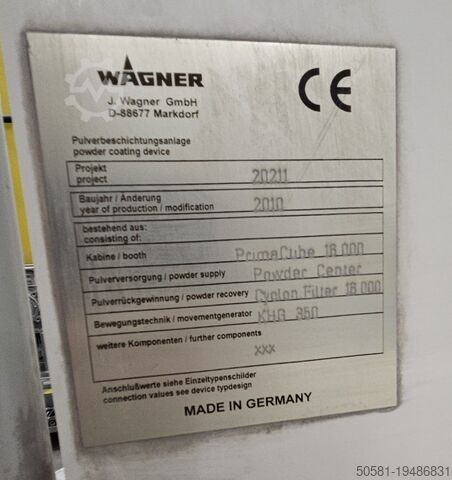

Urządzenie do lakierowania proszkowego, rok produkcji 2010, w skład zestawu wchodzą:

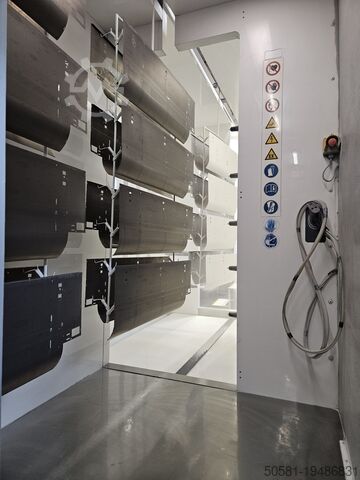

Kabin: Prima Cube 16000
Podawanie proszku: Powder Center

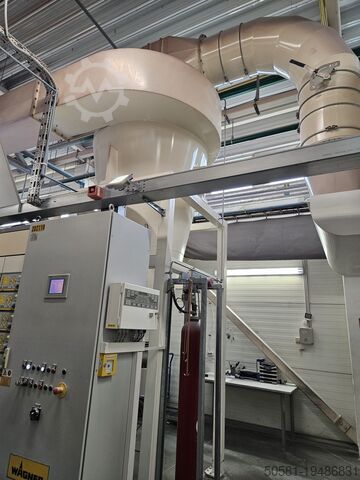

Odzysk proszku: Cyclon Filter 16000
Generator ruchu: KHG 350

Konfiguracje procesu produkcyjnego OBEJMUJĄ:

I. Założenia
Maksymalne wymiary detali: Dł x Szer x Wys = 2600 x 400 x 1850 mm

II. Wyposażenie
Technologiczny transporter automatyczny, prędkość V = 1,2 m/min.
Regulacja prędkości w zakresie 0,5–2,5 m/min

1. Stanowisko wstępnej obróbki MNA-3-LPG, całkowita długość 16,7 m
Strefa wejściowa L = 2,5 m

a. Mycie, odtłuszczanie i fosforanowanie; L = 3,6 m
- liczba ram z dyszami – 10
- liczba dysz w jednej ramie – 18
- liczba dysz łącznie – 180

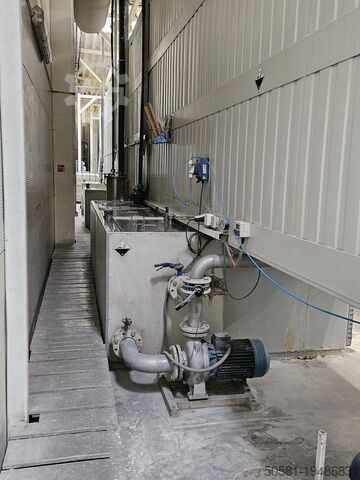

- wydajność pompy – 162 m3/h
- moc pompy – 15 kW
- zbiornik 4 m3 na ciecz roboczą
- wewnętrzny wymiennik ciepła z palnikiem LPG – 160 kW
- temperatura 50°C
- mechaniczny separator oleju
- filtr roztworu
- system dozowania, pompa membranowa z regulatorem
- czas mycia – 3 min
b. Strefa odsączania L = 3,1 m
- czas odsączania – 2 min 30 sek
c. Pierwsze płukanie; L = 1,2 m
- liczba ram z dyszami – 4
- liczba dysz w jednej ramie – 18
- liczba dysz łącznie – 64
- wydajność pompy – 38 m3/h
- moc pompy – 3 kW
- zbiornik 1,5 m3 na wodę
- czas pierwszego płukania – 1 min
c. Strefa odsączania L = 3,1 m
- czas odsączania – 2 min 30 sek
d. Płukanie dokładne; L = 1,28 m
- liczba ram z dyszami – 3
- liczba dysz w jednej ramie – 18
- liczba dysz łącznie – 54
- wydajność pompy – 33 m3/h
- zbiornik 1,5 m3 na wodę
- moc pompy – 3 kW
- jedna dodatkowa rama z dyszami
- liczba dysz w ramie – 18
- czas dokładnego płukania – 1 min
e. Strefa odsączania L = 2 m
- czas odsączania – 1 min 40 sek

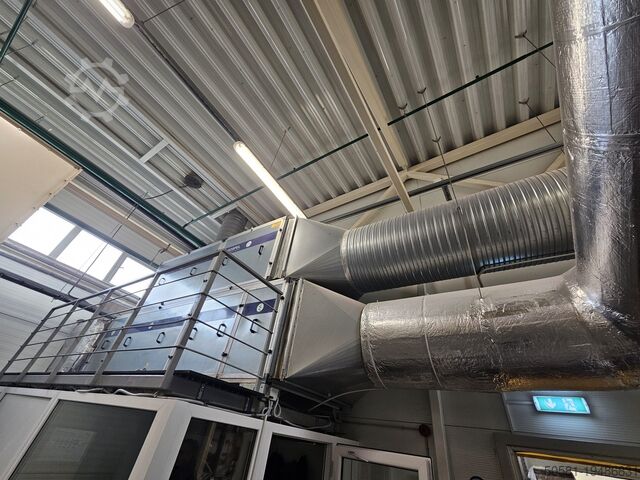

Trzy przyłącza do systemu wyciągowego z trzema wentylatorami
Strefa robocza wykonana ze stali nierdzewnej.
Rurociągi z PVC lub stali nierdzewnej.
1 sztuka

2. Automatyczna suszarka po wodzie AST-1-KLPG:
- wymiary przestrzeni roboczej D x S x W = 7000 x 3000 x 2800 mm
- kurtyny powietrzne po każdej stronie, aby zapobiec utratom ciepła
- jeden wymiennik ciepła pośredni nagrzewany gazem płynnym o mocy znamionowej 200 kW
- trzy dmuchawy o wydajności 6000 m3/h każda
- dwa przyłącza do systemu wyciągowego
- czujnik i regulator temperatury
- czujnik przegrzania
- czujnik obiegu powietrza
- przestrzeń robocza wykonana z blachy ocynkowanej
- izolacja termiczna grubości 200 mm
- czas suszenia 10 min
1 sztuka

3. Automatyczny piec do polimeryzacji farb proszkowych APT-2-KLPG
- wymiary przestrzeni roboczej D x S x W = 10200 x 3600 x 2800 mm
- kurtyny powietrzne z jednej strony, aby zapobiec utratom ciepła
Njdpfx Aeww Adtjm Sowf
- dwa wymienniki ciepła pośrednie nagrzewane gazem płynnym o mocy 300 kW każdy
- osiem dmuchaw cyrkulacyjnych, wydajność każdej 6000 m3/h
- dwa przyłącza do systemu wyciągowego
- czujnik i regulator temperatury
- czujnik przegrzania
- czujnik obiegu powietrza
- przestrzeń robocza wykonana z blachy ocynkowanej
- izolacja termiczna grubości 200 mm
- czas polimeryzacji 25 min
1 sztuka

4. System transportu podwieszanego ATR-ADAX dla lakierni, zawiera:
• prosty tor jazdy z wieszakami L = 400 mm 146 m
• stacja napędowa 2 szt.
• stacja napinająca 1 szt.
• stacja smarowania łańcucha 1 szt.
• dokumentacja konstrukcyjna toru nośnego 1 kpl.
