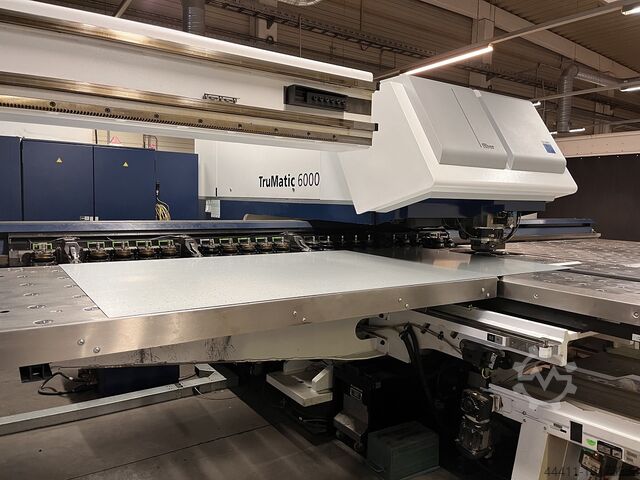

Laserowa prasa wykrawająca

TRUMPF TruMatic 6000 (K06M) Fiber 3000 Watt FMC

X Maksymalny zakres roboczy: 2500 mm
Y Maksymalny zakres roboczy: 1250 mm

Sterowanie: IndraMotion MTX
Moc lasera: 3000 watów

Wyposażenie standardowe:

maszyna
- Współrzędne prowadzenie dla obróbki o wysokiej precyzji
- Stabilna, łatwo dostępna rama C
- Magazynek liniowy z 21 pozycjami narzędzi i 4 zaciskami
- Napędy z bezobsługowymi trójfazowymi silnikami serwo
- Urządzenie śledzące z programowalnym urządzeniem dociskowym
- Przełącznik nożny do zamykania pazurów
- stoły kulkowe
- 2 części klapy 500 mm x 500 mm
- Linia skupienia
- Linia Nitro
- Szybka linia
- Części laserowe cylindra wyrzutowego
- wykrywanie stożków żużlowych

Lasery TRUMPF
- Laser półprzewodnikowy TruDisk 3001 z 1 wyjściem LLK
- Wzbudzenie poprzez diody pompujące
- LLK wg standardowego układu (10m)
- Sterowanie laserowe TruControl 1000
- jednostka chłodząca
- Funkcja dziennika laserowego

głowica tnąca
- Kompaktowa jednostka tnąca laserem półprzewodnikowym
- Linia kontrolna

głowica dziurkująca
- Głowica dziurkująca elektrohydrauliczna
- Obrotowy uchwyt na pojedyncze narzędzia
- kompensacja długości narzędzia
- Programowalne urządzenie przytrzymujące (aktywne / pasywne / śledzące)
- Znacznik licznika uderzeń i gwint licznika uderzeń
- Smarowanie natryskowe stemplem
- ekstrakcja ślimaka po uderzeniu
- Obliczanie poziomu wypełnienia w konsoli dziurkującej
- Monitorowanie poziomu formowania gwintów i smarowania narzędzi

sterowniczy
- Otwarte sterowanie oparte na Rexroth IndraMotion MTX
- Panel sterowania z 17" panelem dotykowym
- Zarządzanie programem
Credowld Suepfx Aa Ish
- plan produkcji
- Zintegrowane dane technologiczne
- Teleserwis przez Internet
- Programowalne ciśnienie gazu tnącego
- Automatyczne wyłączanie z trybem budzenia

przesyłanie danych
- Interfejs USB
- Połączenie sieciowe RJ-45

Bezpieczeństwo
- Oznakowanie CE
- Bariery świetlne dwuwiązkowe
- System monitoringu ciśnienia gazu, temperatury, wody chłodzącej itp.
- Szybkie wyłączanie hydrauliki
- Ochrona przed promieniowaniem rozproszonym
- Kompaktowy system odsysania pyłu


- Funkcja MultiTool
- Funkcja MultiBend
- Funkcja formowania gwintu
- Funkcja grawerowania
- Funkcja gratowania i technologii walcowania
- Funkcja SoftPunch
- Linia Paskowa
- Opuszczalna kostka
- Smarowanie natryskowe z kontrolą poziomu
-dodatkowy pazur mocujący
-4szt. Zaciski z regulacją wysokości
- Montaż z tłumieniem drgań
-transporter wiórów z pojemnikiem uchylnym
- Urządzenie do wydmuchiwania małych części
wykrywanie wybrzuszeń

ArkuszMaster
- platforma rozładunkowa
- Rama z przyssawkami wyposażona w 36 przyssawek
- odkurzacz do obierania
- Czujniki podciśnienia dla każdego odkurzacza
- Detektor podwójnych arkuszy do kontroli podwójnych arkuszy
- centralne smarowanie
- Sterowanie TRUMPF oparte na Rexroth IndraMotion MTX
- Automatyczna maszyna do zamykania pazurów
- Załadunek i rozładunek równolegle do czasu głównego
- System obierania z uwzględnieniem pomocy pozycjonującej średni format (2500x1250)
- Pierwszy dodatkowy pakiet odkurzacza standardowy
- Drugi dodatkowy pakiet odkurzacza standardowy
- Części laserowe monitorujące rozładowanie

Mistrz chwytu

- Stanowisko dziurkowania taśmociągów części
stacja laserowa przenośnika taśmowego części

ToolMaster z 70 stacjami (tylko do operacji dziurkowania)
- Konfiguracja ToolMaster równolegle z czasem obróbki głównej
