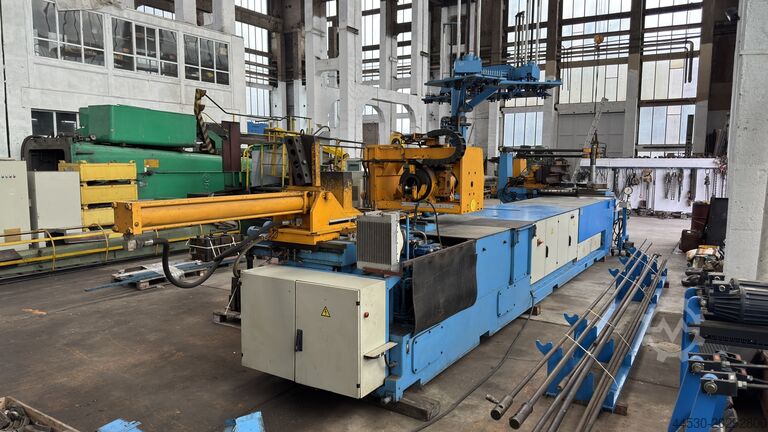

Giętarka do rur trzpieniowych

Lang Maschinenbau EL-HY168F CNC

Średnica rury: 168,3 x 11 mm
Długość wsuwu rury: 6000 mm
Maks. promień gięcia: 700 mm
Sterowanie: Siemens 840 D
Min. promień gięcia: 80 mm
Maks. kąt gięcia +/-: 190°
Wymiary (dł./szer./wys.): 11,9 x 2,7 x 2,45 m
Waga maszyny ok.: 33 t

- Sterowanie CNC CNC MMI Multicontrol 2000
- System sterowania NCU
- PLC Siemens Simatic S7
- Przyłącze elektryczne: 400 V / 50 Hz / 85 A

Maszyna jest w pełni automatyczna i wyposażona w zmieniacz narzędzi.

Dostępne są następujące narzędzia:

Rura Ø 48,3 mm; promień 105 mm
Rura Ø 60,3 mm; promień 120 mm
Rura Ø 63,5 mm; promień 150 mm
Rura Ø 76,1 mm; promień 190 mm
Rura Ø 88,9 mm; promień 222 mm
Rura Ø 114,3 mm; promień 285 mm
Rura Ø 139,7 mm; promień 350 mm
Rura Ø 141,3 mm; promień 700 mm
Gkodpexnlhaefx Ac Dsc
Rura Ø 168,3 mm; promień 420 mm

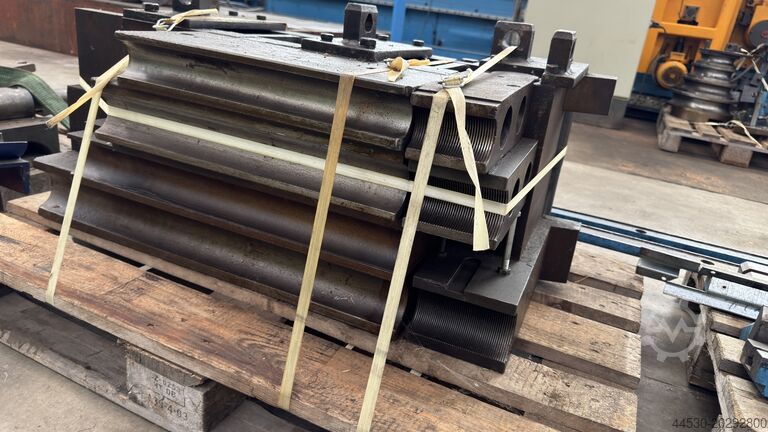

Było kilka trzpieni, na których bezpośrednio wygrawerowano oznaczenie.

Miały one następujące specyfikacje:
88,9 x 8 mm; 88,9 x 4,5 mm; 114,3 x 8,8 mm;
139,7 x 8,8 mm; 168,3 x 12,5 mm; 168,3 x 8,8 mm

Zmierzono następujące średnice zewnętrzne trzpieni:
23,2 mm; 32,3 mm; 37,1 mm; 41,5 mm; 59,3 mm; 70,3 mm; 77,7 mm; 80,9 mm; 88,7 mm; 93,2 mm; 94,7 mm; 103,0 mm; 112,8 mm; 118,8 mm; 128,9 mm; 138,5 mm; 147,2 mm; 153,6 mm

Wartość pakietu akcesoriów wynosi ok. 150 000 €.
