Pozioma przeciągarka do przeciągania wewnętrznego

Forst RF 16

Rok produkcji: 1959, Stan: używany, ERL pociągową: do 16. Kodpfx Age Rwa Uokedw ERL skok: 1250 mm Prędkość skrawania: 5,6 m / min Zwraca prędkości: 30 m/min

Rok produkcji: 1978, Stan: bardzo dobry (używany), numer maszyny/pojazdu: 2751, Dane ogólne / techniczne: Kedpfjiw Dlkjx Agksdw Hydrauliczna pozioma przeciągarka wewnętrzna w stan technicznie dobry Producent: Karl Klink Model: RIW 6,3 Nr maszyny: 2751 Rok produkcji: 1978 Waga: 2,3to Siła uciągu: 6,3t Prędkość oczyszczania: hydraulicznie bezstopniowo regulowana od 1m/min do 7m/min Prędkość powrotu: hydraulicznie bezstopniowo regulowana od 7m/min do 25m/min maksymalny skok: 1320mm maksymalna średnica obrabianego przedmiotu: max. 420mm otwór na stół: Ø 80mm wymiary: (w x d x h) ok. 5.700mm x 600mm x 1.900mm Zasilanie: 380 Volt / 50 Hz / 4kW Akcesoria/wyposażenie specjalne: - Układ chłodzenia / smarowania - bez podajnika narzędzi - Taca na olej i wióry (ok. 2.000mm) Uwagi: Maszyna idealnie nadaje się do produkcji rowków wpustowych. Przeciągacze i trzpienie do przeciągania mogą być Możliwe jest również dostarczenie brokatów. Maszyna jest gotowa do demonstracji pod zasilaniem w naszym magazynie.

Stan: bardzo dobry (używany), Max. koło Ø 2000 mm Moduł + 12 Kdsdpfxjfx Ibns Agksw

Rok produkcji: 1990, Stan: bardzo dobry (używany), Producent: Arthur Klink Rok produkcji: 1990 Model: RISZ 16 x 1250 x 400 / HG Dane techniczne: Przeciągarka pionowa wewnętrzna w technicznie bardzo dobrym stanie Siła uciągu: 16.000kg Prędkość oczyszczania: do 27,5 m/min bezstopniowo regulowana Prędkość cofania: do 34 m/min bezstopniowo Maksymalny skok: 1250 mm Przeciąganie: 4 sztuki Akcesoria: - Automatyczny zmieniacz narzędzi - Automatyczny posuw części (zależnie od części) - Hydrauliczne urządzenie do mocowania narzędzi (specyficzne dla danej części) Uwagi: Kedpslpadyefx Agksdw Przeciągarka produkcyjna o wysokiej wydajności do produkcji wielkoseryjnej z dużą prędkością cięcia!

Stan: dobry (używany), średnica przedmiotu obrabianego między kłami: 2 286 mm, Kątowy tester hipoidalny nr 61 jest przeznaczony do testowania dużych kół zębatych stożkowych i hipoidalnych o średnicy do 90 cali i kątach wału od 0 do 135 stopni. Możliwe jest również testowanie kół zębatych czołowych, śrubowych i wewnętrznych. Wrzeciono napędowe lub zębnik można obracać w dowolnym kierunku przy zalecanej prędkości wrzeciona 600 obr/min. Jest on zamontowany w głowicy, która jest regulowana w pionie na kolumnie, dzięki czemu wrzeciono może być przesunięte powyżej lub poniżej linii środkowej wrzeciona przekładni do testowania przekładni hipoidalnych. Kolumna głowicy zębnika jest regulowana kątowo w płaszczyźnie poziomej, aby umożliwić testowanie kół zębatych o dowolnym kącie wału od 0 do 135 stopni. Specyfikacja: Linia środkowa wrzeciona napędowego do końca wrzeciona hamulcowego (kąt wału 90 stopni i bez płyty czołowej): 38-1/2" maks. / 7-5/8" Min. Linia środkowa wrzeciona hamulcowego do końcówki wrzeciona napędowego Kdodpfxsrtrzdj Agksw (kąt wału 90 stopni i bez płyty czołowej): 60" maks. / 10" min. Linia środkowa wrzeciona hamulca do czoła wrzeciona napędowego (kąt wału 90 stopni i z płytą czołową 54"): 60" maks. / 28" min. Linia środkowa wrzeciona hamującego do linii środkowej wrzeciona napędowego (dla kół zębatych czołowych): 56" maks. / 6" min. Odległość między końcem wrzeciona hamulca a końcem wrzeciona napędu wrzeciona napędowego (dla kół zębatych czołowych): 36-1/2" maks. / 0" Min. Przesunięcie wrzeciona napędowego powyżej lub poniżej linii środkowej wrzeciona hamulca: 10" Zakres kątów wału: 0 - 360 stopni Maksymalna średnica koła zębatego: 90" Średnica płyty czołowej: 54" Łożysko zewnętrzne: Otwór o średnicy 3" Wrzeciona: RPM zestawu kół pasowych wrzeciona napędowego nr 1: 100 - 400 Obroty na minutę zestawu kół pasowych wrzeciona napędowego nr 2: 250 - 600 Średnica otworu stożkowego (duży koniec): 6" Stożek na stopę: 3/4" Głębokość stożka: 8" Otwór przez wrzeciono: 5-1/2" Masa netto maszyny: 20 000 # Masa netto maszyny ze wspornikiem i płytą łoża: 24 000 #

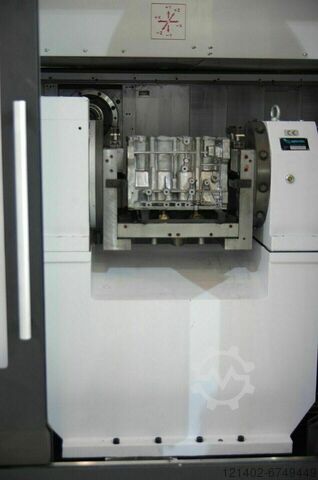

Stan: bardzo dobry (używany), 1.- Wielkość płyty Ø 400 mm 2.- Otwór centralny 3.- Wysokość środka 250 mm 4.- Pozycja robocza Płyta pionowa (oś pozioma) 5.- Udźwig (wyśrodkowany na płycie) * Oś pozioma (płyta pionowa) 500 Kg * Oś pionowa (płyta pozioma) 1.250 Kg * Oś pionowa z konikiem (płyta pozioma) 1.250 Kg 6.- Okrągły talerz Ø 400mm przymocowany do siodła stołu za pomocą precyzyjnego połączonego łożyska typu THK, typ RE25025 i sztywnego łożyska promieniowego z tyłu. Dzięki temu stół jest bardzo sztywny. 7.- Przekładnia SPIRSIN z hartowanej stali. Stosunek 90/1 Nr ref. 90-90/1-I 8.- Przeniesienie napędu między silnikiem a zębnikiem za pomocą kół pasowych i paska zębatego. Stosunek 48/36=1,333/1 9.- Całkowity stosunek: 120/1 10.- Zalecany moment obrotowy (Typ Alpha iF12/3000 HV) 12 Nm 11.- Prędkość obrotowa silnika 3.000 obr. 12.- Maksymalna prędkość obrotowa 25 obr/min 13.- Hydrauliczny system mocowania .....P = 50 bar. 14.- Moment dokręcania.....3.800 Nm 15.- Wyłącznik ciśnieniowy do potwierdzania sygnałów dokręcania/odkręcania. 16.- Maksymalna siła osiowa.....55.000 N. 17.- Styczny moment dokręcający.....3.800 Nm. 18.- Moment przechylania..... 8.950 Nm. 19.- Wyposażony w enkoder precyzyjny HEIDENHAIN, typ RCN 2390F, bezpośrednio na wałku uchwytu. a. pozycjonowanie ..... ± 5 sek. b. Powtarzalność ..... ± 1,5 sek. 20.- Płaskość uchwytu obrotowego 0,030 mm 21.- Kwadratowość między podstawą a talerzem ..... 0,020 mm 22.- Koncentryczność otworu centralnego 0,010 mm Kdedpehq Uklefx Agkjw 23.- Waga bez silnika (ok.) [...]
