Aktualne oferty podobnych dealerów
Ogłoszenia
Korschenbroich
874 km
Obrabiarka do kół zębatych
PfauterPE150
PfauterPE150
Zadzwoń
Stan: bardzo dobry (używany), Rok produkcji: 2009, Funkcjonalność: w pełni sprawny, numer maszyny/pojazdu: 27506, Remont generalny w 2009 r.
CNC frezarka obwiedniowa
Pfauter PE 150
Numer seryjny: 27 506
Rok produkcji: 1991 – remont generalny 2009
Bjdpfsxtpg Rox Aaneww
Sterowanie CNC: SINUMERIK 840 D
Ogłoszenia
Niemcy
6 051 km
Frezarka do kół zębatych - pozioma
GLEASON- PFAUTERP60
GLEASON- PFAUTERP60
Zadzwoń
Stan: używany, Rok produkcji: 2001, Dane techniczne:
Średnica koła - maks.: 80/120 mm
Moduł - maks.: 2,5
Największa dopuszczalna średnica podziałowa: 65 mm
Najmniejsza dopuszczalna średnica trzpienia frezarskiego: 22 mm
Maksymalna długość uzębienia: 140 mm
Maksymalna długość: 120 mm
Posuw suportu w osi Z: 320/400 mm
Wymiary (długość/szerokość/wysokość): 3270 x 3240 x 2020 mm
Waga maszyny ok.: 6 t
Bedoxrwpkepfx Aanoww
P60 - kompaktowy multitalent do kół zębatych, wałów oraz ślimaków
P60 to najmniejsza maszyna w serii poziomych frezarek obwiedniowych Gleason. To wszechstronne urządzenie frezuje nie tylko koła zębate walcowe z wszystkimi profilami modułowymi, ale jest także optymalnym rozwiązaniem do obróbki kół kierowniczych oraz ślimaków.
Wyposażona w automatyczny system załadunku, instalację odciągową, transporter wiórów, wyważarkę z 2 podtrzymkami, system monitorowania procesu Artec, typ CTM-BT1.1
Ogłoszenia
Niemcy
794 km
Obrabiarka do kół zębatych
PFAUTERP 160
PFAUTERP 160
Zadzwoń
Stan: bardzo dobry (używany), Rok produkcji: 1967, godziny pracy: 11 240 h, Bardzo mało używana,
Sterowanie: konwencjonalne,
Środek smarny: olej do cięcia,
Wyposażenie:
ok. 11 frezów w podwójnych wersjach GT3-5-8 oraz HTD-3-5-8 do różnych typów uzębień
uchwyty boczne czołowe
uchwyt zaciskowy Captis M52
Bjdpfxjxnlvds Aansww
mini pojemnik wychylny
wanna na zbieranie oleju
wszystkie koła zębate, uchwyty i instrukcje
Ogłoszenia
Niemcy
794 km
Obrabiarka do kół zębatych
PHAUTERP 160
PHAUTERP 160
Zadzwoń
Stan: bardzo dobry (używany), Rok produkcji: 1967, godziny pracy: 11 240 h, Sterowanie: konwencjonalne,
Środek smarny: olej do cięcia,
Różne akcesoria: frezy do kół zębatych HDT i GT,
Bedpfx Aoxnbg Eeanoww
Uchwyty itp.
Ogłoszenia
Kanada
7 558 km
Frezarka do kół zębatych - pozioma
GLEASON-PFAUTERP 60
GLEASON-PFAUTERP 60
Zadzwoń
Stan: używany, Rok produkcji: 2004, Moduł – maks. 3 mm
Średnica obrabianego przedmiotu – maks. 65 mm
Bodpjxfwbaefx Aanoww
Kąt spirali +45/-115 °
Sterowanie SIEMENS 840 D
Maks. długość mocowania: 320 mm
Średnica tarczy: 140 mm
Waga maszyny ok. 4,8 t
Zapotrzebowanie przestrzeni ok. 3,3 x 3,3 x 2,1 m
Ogłoszenia
Gerolstein
891 km
Frezarka do kół zębatych - pozioma
LIEBHERRLC 152
LIEBHERRLC 152
Zadzwoń
Stan: używany, Rok produkcji: 1987, Średnica koła - maks. 150 mm
Moduł - maks. 5
Bwjdpfxjw Sykro Aanow
Moduł - min. 0,5
Waga maszyny ok. 10 000 kg
Zapotrzebowanie na miejsce ok. 6500 × 2700× 3600 mm
Ogłoszenia
Monheim am Rhein
852 km
Pozioma frezarka do obwiedniowego frezowania kół zębatych CNC
MONNIER & ZAHNERKOEPFER MZ 120
MONNIER & ZAHNERKOEPFER MZ 120
Zadzwoń
Stan: bardzo dobry (używany), Rok produkcji: 2009, Funkcjonalność: w pełni sprawny, Szczegóły techniczne:
Średnica koła - maks. 2-45 mm
Szerokość koła 250 mm
Moduł - maks. 1,5 mm
Moduł - min. 0,5 mm
Sterowanie Fanuc 18i-MB
Masa maszyny ok. 2,2 t
Zapotrzebowanie na przestrzeń ok. 2100 x 1440 x 1700 m
Dodatkowe informacje:
Połączona frezarka obwiedniowo-ślimakowa CNC KOEPFER MZ 120
charakteryzuje się elastyczną użytecznością i pojawia się
Mały obszar modułu do wykorzystania.
Tylko poprzez obrót wrzeciona frezującego z poziomu do pionu
Lokalizacja i wybór odpowiedniego trybu pracy sterowania CNC
Frezarka ślimakowa staje się maszyną obwiedniową i odwrotnie.
Bedpfx Aaew Rmakjnoww
Sterowanie CNC Fanuc 18i-MB (Dialog/ISO)
Osie CNC=
Oś nurkowania w osi X
Oś podłużna osi Z
Wrzeciono obrabianego przedmiotu w osi C
Wrzeciono narzędziowe osi B
Oś V-oś ładowarki wzdłużna
Głowica wrzeciona narzędziowego w osi A z osią skrętną (dołączona jako opcja)
Oś przesunięcia osi Y (dołączona jako opcja)
Z następującymi programami produkcyjnymi:
Frezowanie robaków
Hobowanie
Rolowanie ślimaka
Frezowanie przekładni zębatych stożkowych
Toczenie przekładni stożkowej
Cykle frezowania=
proste, ukośne, koronowane,
frezowanie promieniowe, promieniowo-osiowe, synchroniczne i przeciwprądowe,
obróbka zgrubna, wykańczająca,
koła ślimakowe,
przekładnie stożkowe o zębach prostych, przekładnie czołowe (opcja tylko w procesie częściowym)
ślimaki
[Sprzęt]
Zbiornik na chłodziwo 300 litrów KF z przenośnikiem wiórów LNS Turbo MS 250
Zmodernizowany i zbudowany w 2021 roku!!!
System gaśniczy Kraft i Bauer
Przenośnik spiralny
Dokumentacja maszyny
[Dane techniczne]
Przedmioty obrabiane:
Średnica detalu 2-45 mm
Maksymalna długość detalu 250 mm
Długość przekładni 150 mm
Maks. moduł w stali=
1 mm (obwiedniowe)
1,5 mm (frezowanie ślimakowe)
0,5 mm (toczenie przekładni stożkowej)
Narzędzia:
Średnica frezu=
16-32 mm (obwiedniowe)
40-63 mm (frezowanie ślimakowe)
Maszyna:
Maks. kąt ustawienia głowicy frezującej =
+/- 45° (toczenie)
+/- 30° (frezowanie ślimakowe)
Przesuń ścieżkę =
34 mm (regulacja ręczna)
34 mm (oś CNC)
Tuleja zaciskowa/trzpień cofający W 20
Maksymalna prędkość wrzeciona przedmiotu obrabianego 770 1/min.
Napęd wrzeciona frezującego 0,55 kW
Maksymalna prędkość wrzeciona frezującego 8000 1/min.
Napędy osi=
Oś X (nurkowanie) / skok 80 mm za pomocą CNC
Oś Z (posuw wzdłużny) / przesuw 190 mm za pomocą CNC
Oś C (oś przedmiotu obrabianego) za pomocą CNC
Szybkie trawersy=
Oś X 6000 mm/min.
Oś Z 6000 mm/min.
Agregat hydrauliczny 0,37 kW
Ogłoszenia
Barßel
780 km
Obrabiarka do kół zębatych
Gleason-PfauterPE300
Gleason-PfauterPE300
Zadzwoń
Stan: dobry (używany), Rok produkcji: 1987, godziny pracy: 2 685 h, Funkcjonalność: w pełni sprawny, długość posuwu oś X: 240 mm, długość posuwu osi Y: 200 mm, długość posuwu oś Z: 400 mm, całkowita długość: 5 235 mm, całkowita wysokość: 3 045 mm, całkowita szerokość: 3 990 mm, prędkość wrzeciona (maks.): 640 obr./min, prędkość wrzeciona (min.): 55 obr./min, masa całkowita: 11 000 kg, Wyposażenie: dokumentacja / instrukcja obsługi, Frezarka do kół zębatych Pfauter PE 300
Model: SK07E 20100
Sterowanie: Sinumerik System 3
W pełni sprawna maszyna, gruntownie zmodernizowana kilka lat temu.
Zrealizowane inwestycje:
Remont generalny z głowicą frezującą (2021) ok. 70.000€
Wszystkie przewody hydrauliczne wymienione (2021) ok. 3.500€
Nowy separator mgły olejowej (2021) ok. 5.000€
Bedpfsw Dcx Rox Aaneww
Dużo narzędzi i uchwytów mocujących w komplecie, patrz zdjęcia i załącznik.
Aukcja
Aukcja zakończona
Niemcy
838 km
Obrabiarka do kół zębatych
PfauterPE 125 H
PfauterPE 125 H
Stan: gotowy do pracy (używany), Rok produkcji: 1992, Funkcjonalność: w pełni sprawny, numer maszyny/pojazdu: 27498, długość posuwu oś X: 230 mm, długość posuwu osi Y: 170 mm, długość posuwu oś Z: 400 mm, średnica koła zębatego: 130 mm, prędkość wrzeciona (maks.): 1 200 obr./min, DANE TECHNICZNE
Średnica koła: maks. 130 mm
Szerokość koła: 400 mm
Moduł: 0,5 - 3
Długość zacisku: maks. 1160 mm
Kąt obrotu wrzeciona roboczego: ± 45°
Kąt obrotu narzędzia do zmiany: 90°
przedmiot obrabiany
Największy moduł (w stali o wartości około 600 N/mm²): 4
Największa średnica toczenia (niefrezowana): 480
Najmniejsza liczba frezowanych zębów: 3
Narzędzie
największa średnica płyty grzewczej: 130 mm
Maksymalna długość frezu (w zależności od średnicy trzpienia frezu): 220 mm
Średnica trzpienia frezu: 16 / 22 / 27 / 32 mm
Stożek trzpienia frezu: ISO
Bwodpfxewc Tduj Aanow
Wrzeciono przedmiotu obrabianego – WS
Zakres toczenia zewnętrznego: 160 mm
Średnica otworu: 63 mm
Konik – RT
Przesuw z napędem silnikowym (oś W): 750 mm
Skok pióra (hydrauliczny): 90 mm
Ścieżki podróży osi
Przesuw osi x: 230 mm
y-przesuw: 170 mm
przesuw z: 400 mm
wrzeciono
Prędkość frezu ciągła: 300 – 1200 obr./min.
Zakres prędkości wrzeciona przedmiotu obrabianego: 1 – 125 obr./min
sterowniczy
Sterowanie: Bosch CC 220
SZCZEGÓŁY MASZYNY
Całkowite zapotrzebowanie mocy: 52 kW
Waga maszyny: ok. 7,5 tony
Wymiary maszyny: ok. Wymiary: 4800 × 3800 × 2500 mm
Wymagana przestrzeń: 7,3 x 5,3 x 4,3 m
Napięcie robocze: 380 V
Napięcie sterujące: 220 V
Częstotliwość: 50 Hz
Podłączone obciążenie maszyny: ok. 56 kVA
SPRZĘT
- Sterowanie CNC Bosch CC 220
- Bezstopniowa regulacja prędkości przecinania
- Duży zakres przesuwu we wszystkich osiach
- Wysoka elastyczność dzięki szerokiemu zakresowi modułów
Ogłoszenia
Sonneberg
583 km
Frezarka do kół zębatych Gleason Pfauter SH120
Zadzwoń
Stan: dobry (używany), Rok produkcji: 2002, Maszyna do frezowania i kształtowania kół zębatych
Producent: Gleason Pfauter
Rok budowy: 2002
Typ: SH 120 /P120
Sterowanie: Siemens 840
Osie/wrzeciona jednostki frezującej: X promieniowa.
Y styczna
Z = osiowy
A = Patelnia
S = frez
C = Tabela
Prędkość przecinaka: 125 – 1250 obr./min.
Prędkości stołu: 0 – 1000 obr./min
Maksymalny zasięg osi X. prędkość osi: 6000 mm/min
Maksymalny zasięg osi Y. prędkość osi: 5000 mm/min
Maksymalny zasięg osi Z. prędkość osi: 6000 mm/min
Maksymalny zasięg osi A. prędkość osi: 500 stopni/min
Osie/wrzeciono jednostki kształtującej: X Radial 10000 MM/1' MAX
Z osiowo 3000 MM/1' maks.
Tabela C. 1000 obrotów
B Nóż obrotowy 30 obrotów
Bjdowaaykopfx Aansww
S 500÷2500 BATERII/1'
Separacja 500+2500
W Pochylenie 30° Jednostka uderzeniowa może być obracana.
Waga: ok. 15 ton
Ogłoszenia
Malsch
838 km
Frezarka ślimakowa
LAMBERT124
LAMBERT124
Zadzwoń
Stan: dobry (używany), Rok produkcji: 2002, Średnica przedmiotu obrabianego 40 mm
Moduł - maks. 2
Moduł - min. 0,1
Bwsdpfxev Ucdve Aansw
Długość przedmiotu obrabianego - maks. 665 mm
Waga 4,5 tony
Średnica otworu wrzeciona 82,5 mm
Sterowanie Siemens
Całkowite zapotrzebowanie na moc 5,5 kW
Dane techniczne
maks. moduł 2
Skok 0,5 - 25 mm
Liczba biegów wielobiegowych / wielokrotnych
maks. średnica przedmiotu obrabianego 40 mm
maks. długość przedmiotu obrabianego 180 mm
Maksymalna średnica frezu. 80mm
maks. szerokość frezu 12 mm
Oś Z (długość frezowania z przeciwśrodkiem) 90 mm
Oś Z (długość frezowania bez przeciwśrodka) 113 mm
Kąt obrotu głowicy frezującej 30° / 30°
Opis
Frezarka do kół zębatych i gwintów LAMBERT - 124 CNC
Maszyna jest w dobrym stanie technicznym.
Ogłoszenia
Malsch
838 km
Frezarka do kół zębatych - pozioma
PFAUTERP 160 H II / X 710 mm
PFAUTERP 160 H II / X 710 mm
Zadzwoń
Stan: używany, Rok produkcji: 1992, średnica koła - maks. 160 mm
szerokość koła 710 mm
moduł - maks. 4,5
Bwsdpsvz Edrjfx Aanow
Moduł - min. 0,5
Prędkość frezu - płynna regulacja 70 - 400 obr./min
odległość między środkami 800 mm
całkowite zapotrzebowanie mocy 11 kW
Masa maszyny ok. 4,7 t
Wymagana przestrzeń ok. 3,6 x 3,0 x 2,0 m
Obwód 2-stopniowy, zmiana przełożeń, bardzo dobry stan!
Zmiana biegów, trzpieni frezarskich.
Ogłoszenia
Malsch
838 km
Frezarka do kół zębatych - pozioma
PFAUTERP 160 H
PFAUTERP 160 H
Zadzwoń
Stan: używany, Rok produkcji: 1969, średnica koła - maks. 160 mm
szerokość koła 355 mm
moduł - maks. 4,5
Moduł - min. 0,5
odległość między środkami 450 mm
całkowite zapotrzebowanie mocy 11 kW
Masa maszyny ok. 3,8 t
Zapotrzebowanie na przestrzeń ok. 2x17,1,6 m
Średnica koła - maks. 160,175 mm
szerokość koła 355 mm
moduł - maks. 4,5
otwór wrzeciona 75 mm
odległość między środkami 410 mm
Ilość zębów - min. 2, 3
Maksymalna średnica frezu 115 mm
długość frezu maks. 105 mm
Odległość osi między frezem a przedmiotem obrabianym - maks. 138 mm
Odległość osi pomiędzy frezem a przedmiotem obrabianym - min. 30 mm
głowica frezarska - obrotowa 120°
Prędkość obrotowa frezu 70 - 400 obr./min.
posuwy osiowe 0,25 - 4,0 mm/obr.
Posuwy promieniowe 0,09 - 1,5 mm/obr.
Całkowite zapotrzebowanie mocy ok. 9,5 kW
Masa maszyny ok. 3,5 t
Bsdpfx Aaevz Ec Ijnoww
Wymagania przestrzenne ok. 1730x1400x1440 mm
Sprzęt/akcesoria:
- zmiana biegów
- trzpienie frezarskie
- urządzenia zaciskowe
Dra8M7
- dokumentacja
Ogłoszenia
Niemcy
794 km
Frezarka do kół zębatych - pozioma
PFAUTERP 160 H
PFAUTERP 160 H
Zadzwoń
Stan: używany, Rok produkcji: 1969, Średnica koła - maks. 160,175 mm
Szerokość koła 355 mm
Moduł - maks. 4,5
Średnica wrzeciona 75 mm
Szerokość środka 410 mm
Liczba zębów - min. 2, 3
Bwsdpsvzhf Sefx Aansw
Średnica frezu maks. 115 mm
Długość noża maks. 105 mm
Odległość środkowa pomiędzy frezem a przedmiotem obrabianym - maks. 138 mm
Odległość osi pomiędzy frezem a obrabianym przedmiotem - min. 30 mm
Głowica frezująca - obracana o 120°
Prędkości tnące 70 - 400 obr./min
Posuwy osiowe 0,25 - 4,0 mm/obr
Posuwy promieniowe 0,09 - 1,5 mm/obr
Całkowite zapotrzebowanie mocy ok. 9,5 kW
Masa maszyny ok. 3,5 t
Zapotrzebowanie na miejsce ok. 1730x1400x1440 mm
Sprzęt/akcesoria:
- Wymienne koła
- trzpienie frezarskie
- Urządzenia mocujące
- Dokumentacja
Ogłoszenia
Niemcy
794 km
Frezarka do kół zębatych - pozioma
PFAUTERP 160 H/II
PFAUTERP 160 H/II
Zadzwoń
Stan: używany, Rok produkcji: 1992, Średnica koła - maks. 175 mm
Szerokość koła 710 mm
Moduł - maks. 4,5
Moduł - min. 0,5
Waga 4,5 tony
Bjdpfxovzhfrs Aaneww
Całkowite zapotrzebowanie mocy 10,5 kW
Sprzęt/akcesoria:
- trzpienie frezarskie
- Urządzenia mocujące
- Dokumentacja
Ogłoszenia
Hilden
848 km
Frezarka do kół zębatych - pozioma
MONNIER & ZAHNERKOEPFER MZ 120
MONNIER & ZAHNERKOEPFER MZ 120
Zadzwoń
Stan: używany, Rok produkcji: 2006, Średnica koła - maks. 2 - 45 mm
Szerokość koła 250 mm
Moduł - maks. 1,5 mm
Moduł - min. 0,5
Masa maszyny ok. 2,2 t
Sterowanie Fanuc 18i-MB
maks. długość detalu 250 mm
Masa maszyny ok. 2200 kg
Cykle frezowania:
- zęby proste, skośne, koronowe
- frezowanie promieniowe, promieniowo-osiowe, synchroniczne i przeciwbieżne, obróbka zgrubna, wykańczająca
- Przekładnie ślimakowe, stożkowe o zębach prostych, przekładnie czołowe (opcja:
tylko w procedurze częściowej)
Dane techniczne:
- Maksymalna długość detalu 250 mm
- Maksymalna długość zęba 150 mm
- Maksymalny moduł w stali 1 mm (obwiewny)
- Maksymalny moduł w stali 1,5 mm (frezowanie ślimakowe)
- Maksymalny moduł w stali 0,5 mm (walcowanie przekładni stożkowej)
- Średnica frezu 16-32 mm (obwiedniowa)
- Średnica frezu 40-63 mm (frezowanie ślimakowe)
- Maksymalny kąt ustawienia głowicy frezarskiej ±45° (toczenie)
- Maksymalny kąt ustawienia głowicy frezarskiej ±30° (frezowanie ślimakowe)
- Skok zmiany biegów 34 mm (oś CNC)
- Tuleja zaciskowa/trzpień cofający W20
- Maksymalna prędkość obrotowa wrzeciona przedmiotu obrabianego 770 1/min.
- Napęd wrzeciona frezującego 0,55 kW
- Maksymalna prędkość wrzeciona frezującego 8000 1/min.
Napędy osi CNC:
- Oś X = odległość nurkowania 80 mm
- Oś Z = droga posuwu wzdłużnego 190 mm
- Oś C = oś przedmiotu obrabianego 360°
- Szybki przesuw X/Z 6 m/min.
- Agregat hydrauliczny 0,37 kW
- Wymiary 2100 x 1440 x 1700 (DxSxW)
Bsdpfxovq Sfzj Aaneww
Opcje:
- Oś zmiany biegów CNC 34 mm
- Kąt regulacji za pomocą osi CNC
- Urządzenie do gratowania
Akcesoria:
- Przenośnik spiralny
Ogłoszenia
Malsch
838 km
Frezarka do kół zębatych - pozioma
KOEPFER170
KOEPFER170
Zadzwoń
Stan: dobry (używany), Średnica koła - maks. 130 mm
Szerokość koła - 140 mm
Moduł - maks. 2,5
Moduł - min. 0,3
Prędkość 112 - 1000 obr.
Liczba zębów - min. 6
Długość mocowania maks. 150 mm
Całkowite zapotrzebowanie na moc 3,5 kW
Masa maszyny ok. 2,1 tony
Bsdpevpab Iofx Aanjww
Wymagana przestrzeń ok. 1,3 x 1,2 x 1,5 m
Ogłoszenia
Düsseldorf
859 km
Frezarka obwiedniowa do kół zębatych
PfauterPE 150 1991 renewed 2009
PfauterPE 150 1991 renewed 2009
Zadzwoń
Stan: bardzo dobry (używany), Rok produkcji: 1991, Funkcjonalność: w pełni sprawny, Maszyna jest nadal pod napięciem i produkcja może być oglądana w dowolnym momencie.
Dane techniczne – PE 150
Ta frezarka do kół zębatych z automatycznym systemem wymiany detali została zaprojektowana do produkcji seryjnej detali, dla których otrzymano odpowiednią dokumentację rysunkową.
Nasi specjaliści od automatycznych systemów wymiany detali chętnie pomogą przy ewentualnej adaptacji maszyny do frezowania innych detali.
Frez ślimakowy:
Maks. dopuszczalna średnica zewnętrzna freza: 130 mm
Maks. długość (w zależności od średnicy trzpienia frezarskiego): 220 mm
Przesuwy robocze:
Promieniowy (oś X): 150 mm
Tangencjalny (oś Y): 170 mm
Osiowy (oś Z): 200 mm
Maks. kąt wychylenia głowicy frezarskiej:
W kierunku +A: 30°
W kierunku -A: 45°
Stół roboczy:
Średnica zewnętrzna: 160 mm
Średnica otworu: 63 mm
Wymiary gabarytowe maszyny:
Długość: 5 820 mm
Szerokość: 4 047 mm
Wysokość: 2 810 mm
Przybliżona masa maszyny:
8 000 kg
Posuwy robocze:
Bwedpfx Aaju N E Rrenjw
Osi X, Y, i Z: 1 do 3 000 mm/min
Posuwy szybkie:
Osi X, Y, i Z: 3 000 mm/min
Obroty wrzeciona:
Narzędzie (wrzeciono S): 150 do 600 obr./min
Stół roboczy (oś C): 1 do 125 obr./min
Wyposażenie elektryczne:
Napięcie robocze: 400 V
Napięcie zasilania: 230 V
Napięcie sterowania: 24 V
Częstotliwość: 50 Hz
Moc zainstalowana maszyny: 48,5 kVA
Przekrój przewodów: 25 mm²
Zabezpieczenie: 100 A
Ogłoszenia
Neuss
866 km
Obrabiarka do kół zębatych
Eifco
Eifco
Zadzwoń
Stan: nowe, Poziome frezarki górnowrzecionowe z programem Lifer
Bjdpfou Egfiex Aanjww
Ogłoszenia
Malsch
838 km
Frezarka do kół zębatych - pozioma
GLEASON- HurthGENESIS 210 HIC
GLEASON- HurthGENESIS 210 HIC
Zadzwoń
Stan: dobry, jak nowy (używany), Rok produkcji: 2010, Średnica koła - maks. 210 mm
Szerokość koła - 350 mm
Moduł - maks. 4
Moduł - min. 0,3
Jednostka sterująca Siemens 840 D Powerline
Prędkość 300 - 4000 obr.
Regulacja osiowa - maks. 300 mm
Przesunięcie konika - 350 mm
Zakres obrotu +/- 40°
Całkowite zapotrzebowanie mocy 46 kW
Masa maszyny ok. 9,5 tony
Wymagana przestrzeń ok. 6,2 x 2,9 x 3,5 m
Genesis 210HiC - Pionowe frezarki obwiedniowe do kół zębatych z opcjonalnym ukosowaniem. Obrabiarki
Obrabiarki Genesis z pionową osią przedmiotu obrabianego oferują bardzo wydajne frezowanie obwiedniowe z opcjonalnym fazowaniem.
frezowanie obwiedniowe z opcjonalnym fazowaniem i gratowaniem. Średnica przedmiotu obrabianego, maks.
210 mm. Moduł, maks. 3/4* mm.
Bedpfx Aaeu A I Dbonjww
Stacja robocza składająca się z:
-- Frezarka Gleason "Genesis 210 HIC"
-- wytłaczarka Borries 315 WP-C
-- Promot-Automation "jednostka załadunku i rozładunku"
Ogłoszenia
Malsch
838 km
Frezarka do kół zębatych - pozioma
MIKRONA 35
MIKRONA 35
Zadzwoń
Stan: dobry (używany), Rok produkcji: 1991, Masa maszyny ok. 6 ton
Konstrukcja maszyny podstawowej charakteryzuje się następującymi cechami:
- poziome położenie wrzeciona obrabianego przedmiotu; pionowe położenie wrzeciona frezującego lub głowicy frezującej
głowicy frezującej
- Przedmiot obrabiany jest utrzymywany między wrzeciennikiem przedmiotu obrabianego (po lewej) a konikiem (po prawej).
i konikiem (po prawej)
- suwak promieniowy jest zamontowany na podstawie (oś X)
- suwak osiowy porusza się po suwaku promieniowym (oś Z)
- przesuwna głowica frezarska jest wyposażona w automatyczną regulację kąta
(oś A); suwak przesuwny (oś Y) porusza się ukośnie do średnicy przedmiotu obrabianego.
średnica przedmiotu obrabianego
- Sterowanie CNC
- Sterowanie IBH
- urządzenie załadowcze
- Wiele akcesoriów
Dane techniczne:
- Największy moduł frezujący z płytami grzewczymi zgodnie z DIN 8002: 4,5 mm
- Największy moduł frezujący do wysokowydajnego frezowania: 3,0 mm
- Liczba zębów: 2 - 999
Bsdsub Amfepfx Aanjww
- maks. średnica obrabianego przedmiotu przy załadunku ręcznym: 200 mm
- maks. średnica przedmiotu obrabianego do automatycznego załadunku: 150 mm
- maksymalna długość obrabianego przedmiotu: 400 mm
- największa / najmniejsza średnica frezu: 102/40 mm
- maksymalna długość frezu: 230 mm
- największa / najmniejsza średnica trzpienia frezarskiego (standard): 32/16 mm
- Osiowy tor przesuwu = największa długość frezowania oś Z: 300 mm
- Promieniowy tor przesuwu w osi X: 140 mm
- Ścieżka przesuwu frezu oś Y: 100 mm
- Ścieżka frezowania w osi W: 420 mm
- Kąt obrotu przesuwanej głowicy frezarskiej (lewo/prawo) Oś A: 50°/60°
Współrzędne frezowania:
- Oś Z: 100 - 400 mm
- Oś X: 1ß0 - 150 mm
- Oś Y (czoło wrzeciona frezującego): 50 - 230 mm
- Oś W (czoło wrzeciona konika): 165 - 585 mm
- Standardowy zakres prędkości frezu w osi B: 0 - 1500 obr.
- Prędkość przedmiotu obrabianego oś C: 0 - 350 obr.
Prędkości posuwu:
- Oś X: 3500 mm/min
- Oś Z: 3500 mm/min
- Oś Y: 4000 mm/min
- Oś W: 5500 mm/min
- Oś V (ładowarka bramowa): 80000 mm/min
Ogłoszenia
Metzingen
796 km
Frezarka do kół zębatych - pionowa
LIEBHERRLC 82
LIEBHERRLC 82
Zadzwoń
Stan: używany, Rok produkcji: 1995, Średnica koła - maks. 80 mm
Szerokość koła - 120 mm
Moduł - maks. 3
Moduł - min. 1
Jednostka sterująca SIEMENS 840 C
Całkowite zapotrzebowanie mocy 30 kW
Masa maszyny ok. 7500 ton
Wymagana przestrzeń ok. m
L I E B H E R R
Sterowana CNC frezarka obwiedniowa do kół zębatych
Typ LC 82
Rok budowy 1995 # 0836
_____
Średnica koła maks. 80 mm
Moduł 1 - 3
Kąt pochylenia +/- 45
Odległość od środka stołu do środka narzędzia 15 - 160 mm
Skok wózka frezarskiego w pionie 250 mm
Bsdot Hw R Dopfx Aanjww
Ścieżka przesuwu/skok narzędzia 180 mm
min. Liczba zębów 3 !
Ø frezu x długość ok. 90 x 200 mm
Prędkości frezu do maks. 800 obr.
Posuwy osiowe/promieniowe/styczne 20/4/5 mm/WU
Długość mocowania przedmiotu obrabianego maks. 250 mm
Napęd wrzeciona ok. 8 kW -
Napęd całkowity ok. 30 kW - 400 V - 50 Hz
Masa całkowita ok. 7 500 kg
Akcesoria / wyposażenie specjalne
- SIEMENS - sterowanie CNC typ 840 C dla 6 osi, (tj. napęd frezu/napęd stołu/kąt pochylenia głowicy frezarskiej/posuw osiowy/posuw promieniowy)
napęd stołu/kąt pochylenia głowicy frezarskiej/posuw osiowy/posuw promieniowy/posuw styczny)
posuw styczny)
z interfejsem użytkownika specyficznym dla przekładni i funkcjami diagnostycznymi do
szybkiego rozwiązywania problemów.
- Z urządzeniem do automatycznego gwintowania frezu do frezowania obwiedniowego w przestrzeni międzyzębnej.
przestrzeń międzyzębna
- Automatyczne przesuwanie osi frezu
- Automatyczne urządzenie do załadunku detali SSL = szybkoobrotowa ładowarka za pomocą mechanicznej przekładni indeksującej i tarczy krzywkowej
mechanicznej przekładni indeksującej i tarczy krzywkowej dla szybkich czasów załadunku
z 3-krotnym chwytakiem obrotowym do chwytania/obróbki surowych elementów
pozycji i rozładunku.
Aktualny rozmiar przedmiotu obrabianego Ø 30 x 120 mm, przekładnia walcowa (zębnik)
- Podawanie detali za pomocą taśmy łańcuchowo-płytowej PKB do transportu detali
transport obrabianych przedmiotów z ciernie zamocowanym uchwytem przedmiotu obrabianego. Dodatkowy
taśma podająca dla części surowych i gotowych
- Przenośnik wiórów, pełna hermetyzacja obszaru roboczego, pośredni zbiornik chłodziwa z pompą
pompa
Kompletna obudowa obszaru roboczego z przesuwanymi drzwiami i odciągiem mgły olejowej itp.
Maszyna może być również używana do cięcia kół zębatych na sucho.
Stan: zadowalający do dobrego - gotowa do demonstracji pod napięciem,
kompaktowa konstrukcja!
Dostawa: z magazynu - jak widać
Płatność : wyłącznie netto - po otrzymaniu faktury
Ogłoszenia
Metzingen
796 km
Frezarka do kół zębatych - pozioma
MIKRONA 33/1
MIKRONA 33/1
Zadzwoń
Stan: używany, Rok produkcji: 1985, Średnica koła - maks. 80 mm
Szerokość koła - 150 mm
Moduł - maks. 2,5
Moduł - min.
Całkowite zapotrzebowanie na moc 10 kW
Masa maszyny ok. 2400 kg
W pełni automatyczne frezarki obwiedniowe do przekładni ślimakowych
Typ A 33 / 1 Rok 1985 Nr seryjny 14.06/14.07/14.15
DANE TECHNICZNE:
maks. średnica koła bez magazynka ok. 80 mm
maks. szerokość koła z magazynkiem podającym ok. 50 mm
Moduł maks. 2, / 2,5
Długość frezowania osiowego ok. 150 mm
maks. długość montażu przedmiotu obrabianego ok. 200 mm
Wózek frezujący obracany do 90 stopni
Frez - średnica 24 - 50/63 mm
Przesuw promieniowy wózka frezarskiego maks. 0-14/18 mm
Przesuw frezu maks. 25 mm
Prędkości frezu 212 - 2 000 obr.
Zakres posuwu osiowego stfl. 0,05 - 4,0 mm/WU
Posuw promieniowy 0,2 - 200 mm/min.
Napęd wrzeciona frezującego 3 kW
Napęd całkowity ok. 10 kW - 50 Hz - 380 V
Masa ok. 2 400 kg
Akcesoria / wyposażenie specjalne:
W pełni automatyczna sekwencja robocza i minimalny czas nieprodukcyjny dzięki swobodnie programowalnemu sterowaniu programowemu SIEMENS S 5 dla wszystkich etapów obróbki, np. szybkiego przesuwu, posuwu, włączania/wyłączania frezu, dla urządzenia załadowczego, konika, przesuwania w razie potrzeby itp. oraz z licznikiem sztuk,
numeracją programów i 30-krotnym numerycznym wyświetlaczem błędów.
Pneumatyczne urządzenie do załadunku i rozładunku detali równolegle do osi detalu dla detali w kształcie wału o długości ok. 140 mm x 8 mm Ø, z pneumatycznym podwójnym chwytakiem do wkładania i wyjmowania detali; półfabrykaty są umieszczane na zewnątrz w wymiennych kasetach, a te są umieszczane w urządzeniu załadowczym.
Wsuwa się je do urządzenia załadowczego.
Podwójny chwytak przenosi części między wrzecionem przedmiotu obrabianego a konikiem, a pinola konika wpycha części do tulei głównego wrzeciona i jednocześnie je zaciska.
Gotowe części są wyrzucane z wrzeciona głównego, a także zwracane do kasety (gotowych części) przez chwytak. Cały proces jest monitorowany i sterowany elektrycznie.
Całe urządzenie załadowcze jest obudowane pleksiglasem.
Hydrauliczne urządzenie mocujące obrabiany przedmiot z tulejami zaciskowymi i hydraulicznym wyrzutnikiem
Bodpfx Aaet Hw D Reneww
oddzielne urządzenie chłodzące z separatorem magnetycznym * oddzielny układ hydrauliczny * różne koła wymienne
Stan : dobry - dostępne 3 maszyny, obecnie 1 maszyna gotowa do demonstracji pod napięciem,
maszyna jest wyposażona do cięcia przekładni wałów ślimakowych / wałów armatury
które są używane do regulacji kół zębatych do foteli samochodowych, regulatorów okien itp. używane do regulacji kół zębatych do foteli samochodowych, regulatorów okien itp.
Ogłoszenia
Metzingen
796 km
Frezarka do kół zębatych - pozioma
MIKRONA 35/36 CNC
MIKRONA 35/36 CNC
Zadzwoń
Stan: używany, Rok produkcji: 1992, Średnica koła - maks. 150 mm
Szerokość koła - 300 mm
Moduł - maks. 4,5
Moduł - min.
Całkowite zapotrzebowanie mocy 20 kW
Masa maszyny ok. 6 ton
Zapotrzebowanie na miejsce ok. m
Sterowana CNC pozioma frezarka obwiedniowa do kół zębatych z
bramowym urządzeniem załadowczym przedmiotu obrabianego, typ A 35 / 36 CNC, rok budowy 1992
Ø obrabianego przedmiotu / średnica koła z automatycznym załadunkiem maks. 150 mm
Ø obrabianego przedmiotu z ręcznym załadunkiem maks. 200 mm
Maks. Długość obrabianego elementu ok.
400 mm
Długość frezowania osiowego (oś Z)
300 mm
Zakres modułów Frez HSS/HM 3 /
4,5 mm
Liczba zębów min./maks.
2-999
Odległość osi narzędzie-przedmiot obrabiany min./maks. 0-190 mm
Prędkość przedmiotu obrabianego maks.
0-350 obr.
Obrót suwaka frezarskiego lewo/prawo 50
Bedpet Hwxbefx Aanoww
/ 60 °
Rozmiar frezu Ø x długość
102 x 230 mm
Maks. przemieszczenie frezu (oś Y) 100 mm
Maks. skok suwaka promieniowego (oś X) 10-150 mm
Maksymalny skok konika (oś W) 420 mm
Prędkości frezu maks. 0 - 1 500 obr.
Zakresy posuwu dla wszystkich osi zmienne 3,5 lub 4 m/min.
Napęd wrzeciona ok. 8,8 kW
Napęd całkowity ok. 20 kW - 220 V/400 V/50 Hz
Masa ok. 6000 kg
Akcesoria / wyposażenie specjalne:
MIKRON - sterowanie CNC typu 788- (BWO) z ekranem dla łącznie 8 osi
(ABC, WYZ i WV) z programowaniem dialogowym do tworzenia różnych
różnych cykli przekładni, takich jak przekładnia walcowa, przekładnia ślimakowa i ślimakowa
przekładnia ślimakowa i ślimacznica, przekładnia koronowa, z przesunięciem i bez przesunięcia, a także
dalsze podprogramy.
Wytrzymała głowica frezarska z dużymi prędkościami frezu i długim skokiem zmiany,
również dla 2 frezów, z systemem szybkiego mocowania i hydraulicznym łożyskiem oporowym,
Wrzeciennik przedmiotu obrabianego (C) z systemem szybkiego mocowania (uchwyt zaciskowy)
Ciężki konik ze skokiem 420 mm (W), w połączeniu z automatycznym urządzeniem do
automatyczne urządzenie do załadunku detali wyprodukowane przez GÜDEL-Szwajcaria z liniową ładowarką bramową
Liniowa ładowarka bramowa o skoku ok. 1000 mm (V), obrotowy podwójny chwytak ze szczękami do
załadunku i rozładunku detali w kształcie wału, (obecnie ok. 60 dł. x 25 Ø x
1,5) m, ale bez urządzenia do odkładania detali.
Oddzielna jednostka chłodząca z magnetycznym transportem wiórów,
Wszechstronna zabudowa z przesuwanymi drzwiami,
2 maszyny z urządzeniem do znakowania detali firmy BORRIES, poza tym niestety brak akcesoriów.
akcesoria
Ogłoszenia
București
985 km

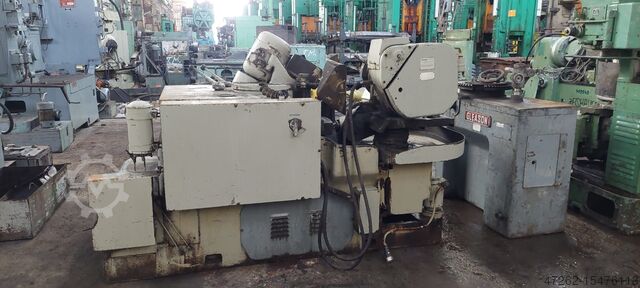

Frezarka do kół zębatych
Gleason13A 19 724 726
Gleason13A 19 724 726
Zadzwoń

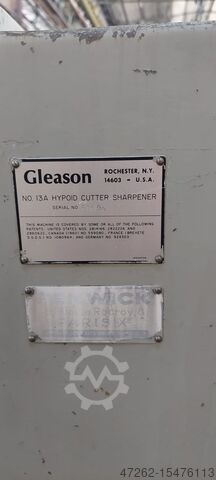

Stan: gotowy do pracy (używany), Rok produkcji: 1980, Ostrzałka do frezów hipoidalnych Gleason 13A -1 szt.
Średnica frezowania 89-500 mm
Wymiary ściernicy 305x19x102 mm
Posuw 0,05-0,18 mm
Silnik napędu ściernicy - 1800 obr/min (60 Hz)
Bwedpfx Aaer Elpvsnsw
- 1500 obr/min (50 Hz)
Powierzchnia podłogi 1240x2310 mm
Wysokość 1422 mm
Masa maszyny 4083 kg
Maszyna do sprawdzania frezów trzpieniowych Gleason 19 - 1 szt.
