Naciągnięty pionowo

WEISSER VERTOR C-1 HOT

Stan: wymagający naprawy (używany), Rok produkcji: 2017, Funkcjonalność: niesprawny, numer maszyny/pojazdu: 179057653, Charakterystyka techniczna: Obszar roboczy # Średnica uchwytu: 600 mm # Maks. średnica / wysokość obrabianego przedmiotu: 450 / 400 mm # Odległość od czoła wrzeciona do początku konika: 639 mm # Przejazd X1/X2 (skok roboczy): 335/289 mm / Prędkość szybka w osi X: 30 m/min # Przejazd Z1/Z2: 560/494 mm / Prędkość szybka w osi Z: 30 m/min # Standardowo zamknięta przestrzeń z automatycznym otwieraniem drzwi – opcja załadunku ręcznego lub automatycznego Wrzeciono główne # Stożek wrzeciona wg DIN 55026: Rozmiar A6 # Maksymalna prędkość: 4500 obr./min # Moc przy 100 / 40% cyklu pracy: 23 / 18 kW # Moment obrotowy przy 100 / 40% cyklu pracy: 146 / 115 Nm Konik # Interfejs: MK4 # Siła zacisku: 850 daN # Skok zacisku: 200 mm Wieża X1/Z1: Uchwyt narzędzi z napędzanymi narzędziami # Uchwyt z trzpieniem cylindrycznym wg DIN 69880: 8 × VDI40 # Maks. długość narzędzia: 130 mm # Liczba pozycji: 1 × 8 # Maksymalna prędkość: 4500 obr./min # Maksymalny moment obrotowy przy 10% cyklu pracy: 27 Nm, przy 100% cyklu: 14 Nm Wieża X2/Z2: Uchwyt narzędzi z napędzanymi narzędziami # Jednostka X-HOT do obróbki figur wielokątnych, maks. mimośrodowość (skok): 8 mm # System mocowania narzędzi X-HOT: HSK 32S Wyposażenie elektryczne # Napięcie zasilania: 400 V, 100 A # Moc przyłączeniowa: 37 kVA Wymiary # Wymiary całkowite: Długość=3000 mm (6477 mm z odbiornikiem wiórów), Szerokość=3000 mm, Wysokość=3650 mm # Masa: 11000 kg Główne cechy i możliwości: # Konstrukcja pionowa: optymalne odprowadzanie wiórów, możliwość załadunku/rozładunku ręcznego lub automatycznego # Sterowanie: Siemens 840D obsługujący NC1 i NC2 # Wysoka precyzja: Dokładność pozycjonowania w osiach X i Z ±0,002 mm (liniały Heidenhain) # Wrzeciono główne: wysoka moc i szeroki zakres prędkości # Narzędzia napędzane: Możliwość pracy na narzędziach napędzanych poszerza zakres obróbki o wiercenie i frezowanie # Monitorowanie żywotności narzędzi # Przenośnik wiórów i chłodziwo: Knoll # Filtracja chłodziwa maks. 40 bar: Knoll FKA/1400 Kodpfx Agexxinfjwend # System detekcji obecności detalu: z czujnikiem niskiego ciśnienia powietrza # INFRASTRUKTURA AUTOMATYZACJI POD INSTALACJĘ ROBOTA # Całkowicie zamknięta przestrzeń robocza, oświetlenie w obszarze roboczym # Dokumentacja: dostępna elektronicznie i książkowa Stan maszyny: Niesprawna # brak zaworu do obiegu emulsji i czujników indukcyjnych

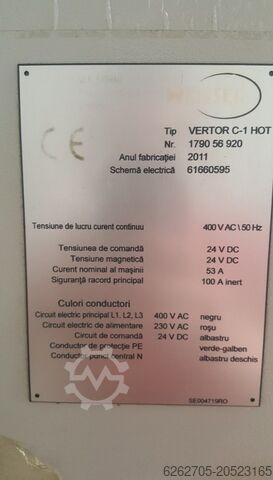

Stan: dobry (używany), Rok produkcji: 2011, Funkcjonalność: w pełni sprawny, numer maszyny/pojazdu: 179056920, Charakterystyka techniczna: Obszar roboczy - Średnica uchwytu: 600 mm - Maks. średnica/prześwit obrabianego przedmiotu: 450 / 400 mm - Odległość wrzeciono – początek konika: 639 mm - Przesuw X1/X2 (roboczy): 335/289 mm / Prędkość szybka w osi X: 30 m/min - Przesuw Z1/Z2: 560/494 mm / Prędkość szybka w osi Z: 30 m/min - Standardowo zamknięta z automatycznym otwieraniem drzwi – możliwość załadunku ręcznego lub automatycznego Wrzeciono główne - Wrzeciono wg DIN 55026: Rozmiar A6 - Maksymalna prędkość obrotowa: 4500 obr./min - Moc przy cyklu pracy 100 / 40%: 23 / 18 kW - Moment obrotowy przy cyklu pracy 100 / 40%: 146 / 115 Nm Konik - Interfejs: MK4 - Siła zacisku: 850 daN - Skok zacisku: 200 mm Wieża narzędziowa X1/Z1: Uchwyt narzędziowy z narzędziami napędzanymi - Uchwyt wg DIN 69880: 8x VDI40 - Maks. długość narzędzia: 130 mm - Liczba pozycji: 1 x 8 - Maksymalna prędkość: 4500 obr./min - Maks. moment przy cyklu pracy 10%: 27 Nm / 100%: 14 Nm Wieża narzędziowa X2/Z2: Uchwyt narzędziowy z narzędziami napędzanymi - Jednostka X-HOT do obróbki wielokątnej – maks. mimośrodowość (skok): 8 mm - System mocowania X-HOT: HSK 32S Wyposażenie elektryczne - Napięcie robocze: 400 V, 100 A - Zapotrzebowanie mocy: 37 kVA Wymiary - Wymiary całkowite: długość=3000 mm (6477 mm z wiórkownicą), szerokość=3000 mm, wysokość=3650 mm - Masa: 11 000 kg Główne cechy i możliwości: - Konstrukcja pionowa: optymalne odprowadzanie wiórów, ręczny lub automatyczny załadunek/rozładunek Kedpfx Agexwmf Sewend - Sterowanie: Siemens 840D NC1 i NC2 - Wysoka precyzja: dokładność pozycjonowania w osiach X, Z ±0,002 mm (liniały Heidenhain) - Wrzeciono główne: wysoka moc i szeroki zakres prędkości - Narzędzia napędzane: możliwość wiercenia i frezowania, rozszerza zakres obróbki - Monitorowanie trwałości narzędzi - Przenośnik wiórów i chłodziwo: Knoll - Układ filtracji chłodziwa do 40 barów: Knoll FKA/1400 - System wykrywania obecności detalu: czujnik niskiego ciśnienia powietrza - Infrastruktura automatyzacji pod instalację robota - Całkowicie zabudowana strefa robocza, oświetlenie miejsca pracy - Dokumentacja: elektroniczna i książkowa Stan maszyny: SPRAWNA
