Frezarka z kolumną jezdną

Soraluce SP10000

Stan: wymagający naprawy (używany), Rok produkcji: 1997, Funkcjonalność: ograniczona funkcjonalność, Używane centrum frezarskie CNC z ruchomą kolumną Soraluce model SP 10000, automatyczną uniwersalną głowicą frezarską 2,5°, 60-stanowiskowym automatycznym zmieniaczem narzędzi i systemem sterowania Siemens 840D. Numer seryjny: 108537. ROK PRODUKCJI: 1997. DŁUGOŚĆ STOŁU 10000 MM SZEROKOŚĆ STOŁU 1100 MM POZIOM PRZESUWU KOLUMNY (X) 8500 MM PIONOWY PRZESUW GŁOWICY (Y) 1600 MM POPRZECZNY PRZESUW RAMY (Z) 1200 MM STOŻK WRZECIONA BT50 PRĘDKOŚĆ WRZECIONA 20 – 2000 OBR./MIN SILNIK WRZECIONA 22 Kw PRĘDKOŚĆ POSUWU/MIN 5 – 5000 MM SZYBKA PRĘDKOŚĆ PRZESUWU/MIN 15000 MM AUTOMATYCZNA ZMIENIARKA NARZĘDZI 60 STACJI ZASILANIE ELEKTRYCZNE 415 V, 3 FAZOWE, 50 HZ CECHY I WYPOSAŻENIE Pozioma/pionowa wymiana narzędzi, platforma operatora, przygotowanie głowicy do chłodziwa przez narzędzie, układ chłodzenia ze zbiornikiem 500 litrów i ciśnieniem 3 i 8 barów, przepływ 50 l/min, elektroniczne koło ręczne, liniowe skale Heidenhain, liniowy system prowadnic recyrkulacyjnych. Fgodpfx Ajwgd Rmec Doh Ze zintegrowanym poziomym/pionowym stołem obrotowym o średnicy 1000 mm. DŁUGOŚĆ 14 785 MM SZEROKOŚĆ 4 770 MM WYSOKOŚĆ 4 420 MM WAGA 30 000 KG UWAGA: Informacje zawarte w niniejszym dokumencie są dostarczane w dobrej wierze, jednak ze względu na nieprzewidziane błędy lub pominięcia nie mogą być wiążące co do dokładności.

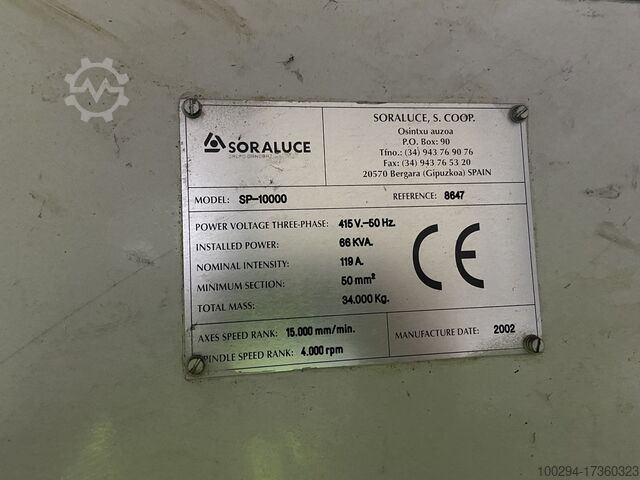

Stan: dobry (używany), Rok produkcji: 2002, Funkcjonalność: w pełni sprawny, UŻYWANE centrum frezarskie CNC Soraluce Soramill model SP 10000 z kolumną jezdną i stołem, z automatyczną, smarowaną mgłą olejową, ortogonalną głowicą frezarską z indeksowaniem 1 x 1 stopień i systemem sterowania HEIDENHAIN TNC 430 M. Rok 2002 SN 8647 Powierzchnia stołu - 10000 x 1100 mm Przesuw kolumnowy (X) - 8500 mm Przesuw pionowy (Y) - 1600 mm Trawers ramienia (Z) - 1200 mm Silnik wrzeciona - 28 kW Stożek wrzeciona - standardowe oprzyrządowanie ISO 50 BT50 Pullstud - DIN 6987 2-Form A. ISO 7388/2-Form A Niezależna przekładnia z 2 zakresami Fgjdpfxer Hr Are Ac Deh Zakres prędkości - od 20 do 4000 obr. Zakres posuwu - od 5 do 5000 mm/min Szybkość przesuwu - (X, Y, Z) 15 000 mm/min Wstępnie obciążone podwójne nakrętki i recyrkulacyjne śruby kulowe do każdej osi. System prowadnic liniowych z recyrkulacyjnymi rolkami cylindrycznymi i stalowymi prowadnicami w osiach X, Y i Z Niezależny silnik prądu przemiennego do każdej osi. Przetwornik liniowy w osiach X, Y i Z z systemem oczyszczania powietrza. Automatyczne mocowanie narzędzia. Automatyczne hydrauliczne urządzenie zwalniające narzędzie. Sterowanie CNC HEIDENHAIN TNC-430-M. (Płaski ekran TFT z napędami cyfrowymi) 9 osi CNC i 1 wrzeciono, 5 z nich jednocześnie interpolowanych. Oświetlenie obszaru roboczego System chłodzenia szafy elektrycznej Oświetlenie szafy elektrycznej Przenośne elektroniczne pokrętło Heidenhain HR410 z kablem spiralnym o długości 3 m Poziomo przegubowa kaseta do sterowania CNC Głowica ortogonalna 28KW, 800Nm, 1deg x 1 deg, 4000rpm smarowana olejem Cena obejmuje układ chłodzenia olejem zarówno głowicy, jak i przekładni. Opcja G2, Ram przygotowany do 4000 obr/min, jest również wliczona w cenę. Chłodziwo przez wrzeciono typu AD. Układ chłodzenia ze zbiornikiem o pojemności 500 l z dwiema pompami zapewniającymi niskie i wysokie ciśnienie 3 i 8 barów oraz przepływ 50 l/min. System obejmuje połączoną papierową i magnetyczną jednostkę filtrującą bębnową. Standardowa platforma operatora przymocowana do kolumny Magazynek na 40 narzędzi, BT50 Maks. Długość narzędzia = 400 mm. Maks. Średnica narzędzia: - Przy pełnym magazynku = 120 mm. Przy pustej sąsiedniej pozycji = 250 mm. Maks. Waga narzędzia = 20 kg. Średnia waga narzędzia z pełnym magazynkiem = 10 kg. Maks. Dopuszczalna masa całkowita = 20 kg. Przenośnik wiórów Przenośnik taśmowy typu zawiasowego Przygotowanie maszyny do dodania 4. osi stołu elektromechanicznego. Osłona przeciwbryzgowa przed wiórami z przodu i po obu stronach stołu. Składa się z czterech przesuwnych drzwi przednich o wysokości od podłogi 2.100 mm i długości 1.700 mm każde. Ręczne otwieranie i zamykanie z blokadą mechaniczną. Drzwi można otworzyć na cały przesuw wzdłużny. Tylna część stołu jest otwarta. Ochrona z tyłu i po obu bokach kolumny maszyny.
