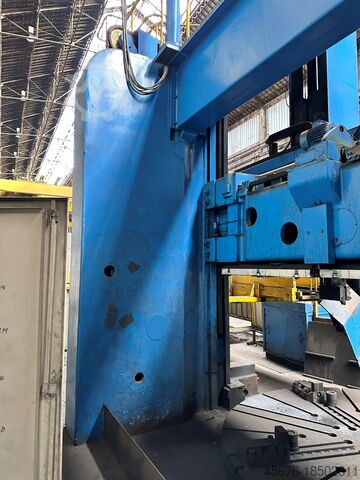

Tokarka pionowa

Schiess 3K

Stan: bardzo dobry (używany), Rok budowy: 2018, godziny pracy: 2 000 h, Funkcjonalność: w pełni sprawny, wysokość toczenia: 3 000 mm, waga przedmiotu obrabianego (maks.): 30 000 kg, średnica toczenia: 3 500 mm, moc: 100 kW (135,96 KM), CHARAKTERYSTYKA TECHNICZNA 1. Maksymalna średnica obróbki mm 3.500 2. Min. średnica obróbki mm 0 3. Maks. wysokość części mm 3.000 4. Maks. obciążenie stołu do 30 5. Średnica stołu mm 3.000 6. Zakres prędkości stołu rpm 2 ÷ 130 7. Główny silnik AC - obrót kW 100 8. Maksymalny moment obrotowy płyty czołowej w trybie obracania Nm 105.000 9. Skok pionowy siłownika (oś Z) mm 1.750 10. Przekrój poprzeczny suwaka tokarskiego mm x mm 300x300 11. Skok poziomy - oś X mm 2.000 12. Zakres posuwu (oś X i Z) mm/min 1 ÷ 6000 13. Szybki przesuw (oś X i Z) mm/min 8.000 14. Moment obrotowy silnika posuwu (oś X i Z) Nm 22 18. Skok pionowy szyny poprzecznej mm 2.700 Wyposażenie CNC 1. Typ urządzenia Fanuc Wymiary całkowite 1. Powierzchnia podłogi m 8,5 x 6 2. Maks. wysokość maszyny m 8,2 3. Maks. wysokość nad poziomem podłogi m 7,4 3. Masa maszyny do 89 Magazyn narzędzi 1. Liczba magazynów narzędzi - 1 2. Liczba narzędzi/magazyn - 16 Ppjdpetpnlwefx Alljr 3. Moment obrotowy silnika posuwu z enkoderem Nm 12 4. Czas wymiany narzędzia sek. 25 5. Maksymalny ciężar uchwytu narzędzia - do toczenia daN 100 6. Maksymalna długość uchwytu narzędzia - do toczenia mm 600

Stan: używany, Rok budowy: 1987, Ciśnienie / t Skok / mm Rozmiar stołu / mm Waga maszyny ok. 65000 kg Marka: Schäfer Typ: SVRM Giętarka 4-rolkowa: Rok budowy: 1986 Szerokość robocza: 3000 cm Najmniejsza średnica rury z rolką 600 mm: Ø 720 mm Najmniejsza średnica rury z rolką 360 mm: Ø 460 mm Grubość blachy do (w zależności od materiału): 50 mm Materiał SA- 738 B Szerokość robocza: 2500 mm Materiał SA- 738 B Grubość materiału: 35 mm Gięcie stożkowe: W przypadku gięcia stożkowego wszystkie walce z wyjątkiem górnego mogą być przesuwane w pozycji pochylonej. Ppjdpfxeuddcao Aller Rolki mogą być przesuwane w pozycji pochylonej. Pozycje rolek można odczytać na wyświetlaczu. na wyświetlaczach. W przypadku półautomatycznej lub w pełni automatycznej pracy maszyny Bloki łożyskowe walców są wyposażone w pręty skali i krzywki ślizgowe do uruchamiania wyłączników krańcowych. wyłączników krańcowych. Umożliwia to rolkom zawsze zawsze w tym samym ustawionym położeniu, co zapewnia bardzo wysoką jednorodność giętych śrutów.

Stan: po remoncie generalnym (używany), Funkcjonalność: w pełni sprawny, średnica toczenia nad suportem poprzecznym: 690 mm, przelot wrzeciona: 150 mm, średnica toczenia: 1 040 mm, średnica toczenia nad suwakiem górnym: 690 mm, wysokość centru: 500 mm, szerokość na środku: 2 000 mm, prędkość wrzeciona (maks.): 5 000 obr./min, przebieg osi X: 160 mm, przesuw osi Z: 380 mm, przepust belki: 55 mm, Wysokość kłów: 500 mm Odległość między kłami: 2.000 mm Maksymalna średnica toczenia: - Na saniach poprzecznych: 690 mm - Nad łożem: 1.040 mm - W wybraniu w łożu: 1.070 mm Szerokość łoża (prowadnice hartowane): 670 mm Długość wybrania w łożu: 480 mm Długość wybrania przed platformą: 320 mm WÓZEK Długość prowadnic na łożu: 1.020 mm Przesuw sanek poprzecznych: 640 mm Przesuw sanek podłużnych: 360 mm WRZECIONO Nosek wrzeciona: ASA 15’’ Średnica otworu wrzeciona: 150 mm Wymiary łożyska przedniego NN: 200/310/82 mm Średnica łożyska tylnego NNU: 190/260/69 mm Stożek Morse’a w tulei redukcyjnej: nr 6 Liczba prędkości obrotowych: 24 Zakres prędkości obrotowych: 4 ÷ 800 obr./min GWINTY Liczba gwintów: 398 Gwinty metryczne: 0,5 ÷ 224 mm Gwinty modułowe: 0,25 ÷ 11 mod. Gwinty Whitwortha: 56 ÷ 1/8 gw./1’’ Gwinty calowe: 112 ÷ 1/4 średnicy POSUWY Liczba: 108 Podłużne, poprzeczne, sanek podłużnych: 0,05 ÷ 22,4 mm/obr. POSUWY SZYBKIE Podłużny, poprzeczny i sanek podłużnych: 2.500 mm/min Odwrotny posuw podłużny: 5.000 mm/min KONIK Średnica tulei: 130 mm Stożek Morse’a tulei: nr 6 Skok tulei: 420 mm OPRAWKI PODTRZYMUJĄCE Przelot w oprawce na łożu: 140 ÷ 500 mm Przelot w oprawce na wózku: 40 ÷ 350 mm MAKSYMALNY CIĘŻAR OBRABIANY Na wolnym końcu: ok. 1.500 kg Między kłami, bez oprawki: ok. 5.000 kg Ppsdpfjyhhuwex Allor Między kłami, z oprawką: ok. 6.000 kg Masa maszyny: ok. 7.800 kg

Stan: dobry (używany), Rok budowy: 2012, Funkcjonalność: w pełni sprawny, numer maszyny/pojazdu: 42L09420, Tokarka CNC Hankook Protec 9NC x 5000 ze sterowaniem Fanuc 32i i dużym otworem wrzeciona. KONSTRUKCJA I CECHY MASZYNY  Ciężka jednoczęściowa konstrukcja łoża żeliwnego  Wytrzymałe, hartowane i szlifowane prowadnice ślizgowe  2-stopniowa ręczna zmiana biegów  Wytrzymały konik POJEMNOŚĆ MASZYNY Średnica obrotu nad łożem 950 mm Średnica obrotu nad suportem 630 mm Średnica uchwytu Ø 32” Rozstaw osi 5000 mm Nośność między osiami 5000 kg WRZECIONO Prędkość 2 -630 obr./min Otwór wrzeciona Ø 254 mm Nos wrzeciona A2-15” Zakres prędkości Manualny 2-stopniowy Stożek środkowy MT #6 Suport Narzędzie dociskowe Automatyczny V8 Rozmiar narzędzia 32 x 32 mm Przesuw osi X 535 mm Przesuw osi Z 4845 mm Szybki przesuw osi X 4 m/min Szybki przesuw osi Z 6 m/min KONIK Średnica tulei Ø 180 mm Stożek wrzeciona MT #6 Maksymalny przesuw tulei 250 mm ŁOŻE Szerokość 630 mm Długość 6715 mm SILNIKI Wrzeciono 30/37 kW Posuw X 1,8 kW Z 4,2 kW ZASILANIE Zasilanie elektryczne 415 V, 3 fazy, 50 Hz WYMIARY I MASA Długość 7470 mm Szerokość 2205 mm Wysokość 1890 mm Masa 10280 kg STANDARDOWE CECHY MASZYNY • Sterownik CNC Fanuc 32i-A • Centrum MT #6 • Niezależny uchwyt 4-szczękowy • Automatyczne przesuwanie wrzeciona • Wbudowany wrzeciono konika • Układ chłodzenia • Wrzeciono konika 2-biegowe • Światło robocze • Główny silnik napędowy i wyposażenie elektryczne Pjdpfowcq Tmsx Alljpr • Tuleja środkowa • Osłona uchwytu Pełna osłona tylna 5000 między środkami Niezależny uchwyt 4-szczękowy i kołnierz Φ32" (otwór Ø254 mm) 4-szczękowy niezależny uchwyt i kołnierz Φ32" (średnica otworu Ø254 mm) Podtrzymka stała (szczęka rolkowa) Φ250 mm - Φ450 mm Podtrzymka stała (szczęka rolkowa) Φ450 mm - Φ650 mm Kółko obrotowe MT #6 Automatyczna wieża indeksująca Electric V8 zamiast ręcznej H-4 3 uchwyty narzędzi OD 3 uchwyty narzędzi do wytaczania Φ63 mm 2 uchwyty narzędzi do planowania Urządzenie do wytaczania prętów Ø 150 mm (bez pręta) Transporter wiórów 5000 mm Transformator Specyfikacja CE Modernizacja silnika wrzeciona 30/37 kW Opcja Fanuc A (szczegółowo poniżej) 1. orientacja wrzeciona Dynamiczny wyświetlacz graficzny Ciągłe gwintowanie Makro niestandardowe B Rozszerzona edycja programu części Pamięć taśmy 320M Podręcznik konwersji cali/miar i odtwarzanie Programowalne wprowadzanie danych Licznik godzin pracy i części Przesunięcia narzędzi 32 pary Zmienne nawlekanie gwintu Funkcja graficzna Pozycjonowanie wrzeciona Ponowne uruchomienie programu Zewnętrzne wprowadzanie danych

Stan: używany, Rok budowy: 1965, Dostępne są dwie WMW SU 315x3000, moc przyłączeniowa maszyny 1/2: 12,6/12 kW, masa maszyny 1/2: 8,2/9 t, wymagają remontu. Podpfx Asxg Ihgolljpr

Stan: używany, Rok budowy: 2006, Funkcjonalność: w pełni sprawny, wysokość osi w wale korbowym: 1 100 mm, waga przedmiotu obrabianego (maks.): 180 000 kg, długość szlifowania: 11 000 mm, średnica tarczy szlifierskiej: 1 066 mm, całkowita długość: 11 700 mm, skok pinoli: 11 700 mm, masa przedmiotu obrabianego między kłami: 180 000 g, odległość między centrami: 11 700 mm, Szlifierka do wałków CNC POMINI Modele HD-425-2-7L Siemens 840D, 12 osi. Zbudowany w 2006 roku. Dwa systemy płaskiego szlifowania i obróbki przedmiotu są oddzielne. Dokładność maszyny. Prostość 0,001-0,002 mm/m. Okrągłość 0,001-0,002 mm. Mimośród 0,002 mm. Profil dla wysokości korony do 0,1 mm ±0,002 mm/m. Wykończenie powierzchni bez śladów drgań i śladów po polerowaniu wykańczającym. Na niezależnym łóżku: Średnica zacisku automatycznego 870 - 2250 mm. Sonda wykrywająca pęknięcia i stłuczenia wykorzystująca prądy wirowe. Sonda ultradźwiękowa do pomiaru głębokości do 180 mm. Myjka do felg pod wysokim ciśnieniem. Dynamiczne wyważanie kół elektromagnetyczne, automatyczne lub ręczne. Urządzenie do obciągania ściernic za pomocą diamentu. 2 stabilizatory hydrostatyczne. 2 stabilizatory hydrodynamiczne. 4. Miękkie lądowanie po beczce. Ppodpfx Alowdmy Sjler Urządzenie do szybkiej wymiany kół z silnikiem. Żuraw wysięgnikowy. Pomiar drgań, rejestracja na: Podstawa główki Podpórki pod szyję Podnóżek Głowica koła Głowica koła do tyłu Boczna strona powozu. Pojemność robocza. Długość szlifowania 11 000 mm Maksymalna średnica przy tarczy szlifierskiej 1066 mm 2200 mm Min. średnica przy tarczy szlifierskiej 1,066 mm 800 mm Odległość między środkami 11 700 mm Maksymalna waga rolki 80 ton Maksymalna waga rolki z podporami 180 ton Minimalna odległość między środkiem koła a osią toczenia 845 mm Maksymalna odległość między środkiem koła a osią toczenia 1635 mm Oś Z wózka, hydrostatyczna Posuwy, bezstopniowe 0-6000 mm/min Grubość filmu olejowego 0,020 mm Odległość między torami 1500 mm Szerokość drogi 160 mm Długość całkowita wózka na torach 3385 mm Głowica koła na osi X wózka, oś sondy koła A, Inspektor Oś A1, Przesuw poprzeczny głowicy koła Śruba kulowa, oś X 940 mm Rozdzielczość osi X 0,0001 mm Długość osi koła 1,695 mm Łożysko wrzeciona hydrostatyczne średnica 254 mm Rozdzielczość Pokrętło mikrometryczne dosuwu, osie X 0,00001 mm / działka Ciągły dosuw koła, oś U na promieniu 0 - 0,35 mm/min Szybkie koło rzeczywiście, osie X 0-830 mm/min Silnik koła, AC 130 kW Prędkość koła 400-1100-1600 obr./min Prędkość cięcia koła bezstopniowo regulowana Prędkość powierzchniowa koła o średnicy 1066 mm 45 m/s Prędkość powierzchniowa koła o średnicy 670 mm 45 m/s Otwór na koło, średnica 508 mm Grubość koła 76 - 152 mm Średnica koła 670 - 1066 mm Koronowanie, oś U. Maksymalna korona na średnicy 10 mm Maksymalna wklęsłość na średnicy 10 mm Główka Prędkość obrotowa przedmiotu obrabianego 5 - 50 obr./min Silnik głowicy 200 kW Maksymalny przenoszony moment obrotowy 76,5 kNm Układ sterowania płytą czołową Paski klinowe Maksymalna średnica środka, typ metryczny 160 mm Skok pióra 150 mm Długość główki 3,110 mm Konik Średnica pióra 260 mm Skok pióra 750 mm Maksymalna średnica środka, typ metryczny 160 mm Stożek metryczny 5% średnicy Długość konika 1300 mm Skok konika 8000 mm Suwmiarka, oś ramienia C, oś wózka V, oś obrotu B. Maksymalna mierzalna średnica 2250 mm Moja mierzalna średnica 870 mm Wymiary maszyny. Masa maszyny 130 ton Długość 19,5 m. Szerokość 5,5 m. Wysokość 3,2 m. Głębokość fundamentu 3,8 m.

Stan: używany, Rok budowy: 2012, numer maszyny/pojazdu: MB0001-000031, przebieg osi X: 2 000 mm, przesuw osi Y: 1 500 mm, przesuw osi Z: 1 200 mm, szybki przesuw osi X: 12 m/min, szybki przesuw osi Y: 12 m/min, szybki przesuw osi Z: 12 m/min, długość posuwu osi Y: 6 mm, posuw osi X: 6 m/min, posuw osi Y: 6 m/min, posuw osi Z: 6 m/min, producent sterowników: FANUC, model sterownika: 32i Model A, średnica przedmiotu obrabianego (maks.): 2 550 mm, waga przedmiotu obrabianego (maks.): 7 000 kg, całkowita wysokość: 4 200 mm, całkowita długość: 5 540 mm, całkowita szerokość: 5 930 mm, szerokość stołu: 1 400 mm, długość stołu: 1 600 mm, masa całkowita: 29 000 kg, prędkość wrzeciona (maks.): 3 000 obr./min, odległość od środka stołu do nosa wrzeciona: 1 750 mm, moc silnika wrzeciona: 26 W, wrzeciono czołowe: BT50, liczba miejsc w magazynku narzędziowym: 60, długość narzędzia: 600 mm, średnica narzędzia: 250 mm, waga narzędzia: 30 g, Oś B: 1 stopień Sterowanie: FANUC 32i-Model A Odległość od czoła wrzeciona do stołu: 0 - 1500 mm Pedpfx Ajxm Sxvjlljpr Odległość od czoła wrzeciona do środka stołu: 550 - 1750 mm Wymiary maszyny: 5540 x 5930 x 4200 mm Waga maszyny: 29000 kg Maksymalna prędkość posuwu roboczego: 6 m/min Maksymalna średnica narzędzia: 250 mm Maksymalna długość narzędzia: 600 mm Maksymalna masa narzędzia: 30 kg Maksymalna masa obrabianego przedmiotu: 7000 kg Szybkie przesuwy: WXYZ: 6 x 12 x 12 x 12 m/min Średnica wrzeciona: 110 mm Moc silnika wrzeciona: 26/22 kW Obroty wrzeciona: 3000 obr/min Obrót (swing): 2550 mm Wielkość stołu: 1400 x 1600 mm Magazyn narzędzi: 60 pozycji Uchwyt narzędzia: BT50 Przejazdy XYZ: 2000 x 1500 x 1200 mm Oś W: 500 mm Chłodziwo, lampa niskonapięciowa, transporter wiórów, głowica frezarska kątowa z długim wysięgiem, sonda pomiarowa długości narzędzia, sonda pomiarowa Renishaw do ustawiania detali, pełna zabudowa ochronna maszyny.

Stan: używany, WEBSTER & BENNETT EV 36” SZYBKOBIEŻNA WIERTARKA PIONOWA PRODUCENT: WEBSTER & BENNETT, ANGLIA MODEL: EV 36” ŚREDNICA STOŁU: 915 mm ŚREDNICA TOCZENIA: 1168 mm WYSOKOŚĆ POD SUPORTEM: 533 - 1016 mm PRĘDKOŚĆ OBROTOWA: 13,5 - 300 obr./min POSUW: 0,005-0,250 cala/min MOC GŁÓWNA: 40 KM DODATKOWO: Ppsdpfx Alsxp Na Nslsr - STOŁ O DUŻEJ PRĘDKOŚCI - MASZYNA SERII EV - PODNOSZONY SUPORT - OSŁONY BEZPIECZEŃSTWA - KOMPLET SZCZĘK - W PEŁNI SPRAWNA - DOBRY STAN PROWADNIC

Stan: gotowy do pracy (używany), Przecinarka zębatek STANKO 5B150 Maksymalna średnica kół zębatych: 800 mm Podsqcvkvspfx Allepr Maksymalny moduł: 12 mm Maksymalny skok noża: 200 mm Średnica koła zębatego indeksującego suport: 360 mm Odległość osi (narzędzie-stół): 0-700 mm Maksymalna średnica narzędzia: 200 mm Średnica trzpienia noża: 44,443 mm Stożek: M5 Średnica stołu: 800 mm Wysokość stołu nad podłogą: 870 mm Średnica koła zębatego indeksującego: 762 mm Średnica otworu w stole: 120A mm Podwójne suwaki/min: 33-188 Zakres posuwów stołu na podwójny skok narzędzia: – Okrężny: 0,2-1,5 mm – Promieniowy: 1-5,4 mm Prędkość szybkiego obrotu stołu: 1,7 obr./min Prędkość szybkiego przesuwu stołu: 137 mm/min Prędkość szybkiego obrotu noża: 3 obr./min Moc silnika głównego: 4,8; 5,7; 7,5 kW Wymiary: 3100x1800x3500 mm Masa: 10200 kg

Stan: dobry (używany), Rok budowy: 2013, 4000 mm między kłami, średnica toczenia nad łożem 950 mm, średnica toczenia nad supportem poprzecznym 630 mm, otwór wrzeciona 254 mm, Ppodpfx Aexp Hhdslljr sterowanie FANUC 32i-Model B, moc 30 KM, prędkość wrzeciona 630 obr./min, automatyczna głowica rewolwerowa 8-pozycyjna, przenośnik wiórów, konik, 4-szczękowy uchwyt tokarski oraz 4-szczękowy uchwyt zamontowany z tyłu, blokowane osłony, chłodzenie, podtrzymka stała.
