Tokarka CNC

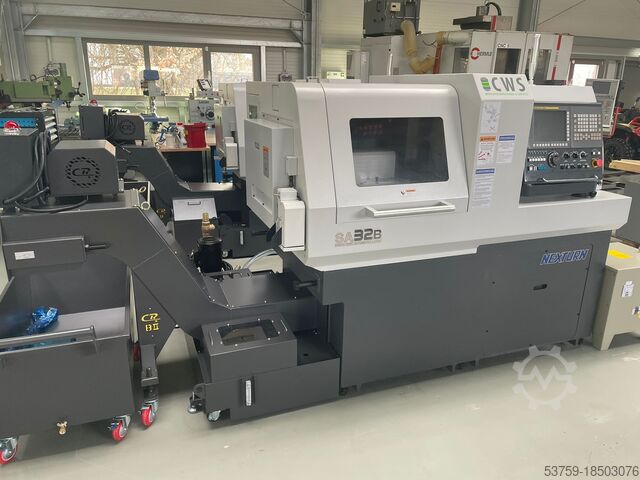

NEXTURN SA 32B

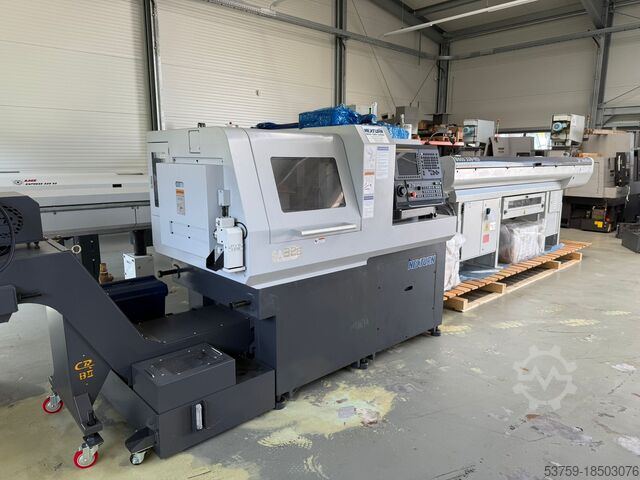

Nexturn SA32B z następującymi wyposażeniem dodatkowym:

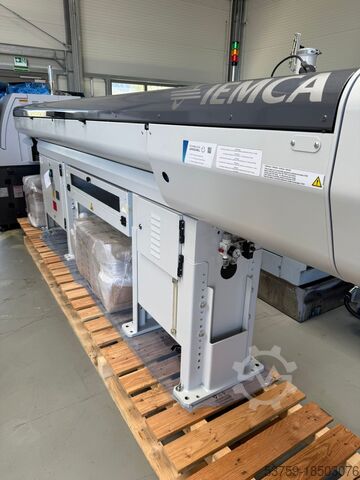

- Podajnik prętów Iemca Boss 338
- Agregat wysokociśnieniowy Büchele SFB-100

Maksymalna średnica obróbki: 12 / 20 / 32 mm
Maksymalna długość obróbki: 160 / 210 mm
Osi: 7 + Y1
Narzędzia: 22

Maszyna bazowa z akcesoriami oraz instalacją elektryczną na 400V / 50Hz,
w tym transformator do zasilania maszyny i sterowania na 200V / 50Hz
i transporter wiórów przystosowany do maszyn Nexturn z własnym zbiornikiem.
System modułowy, wszystkie napędzane narzędzia firmy WTO, Made in Germany
wraz z odprowadzeniem długich detali.

Zakres dostawy:
Dodpfx Abovyzqfo Uewc

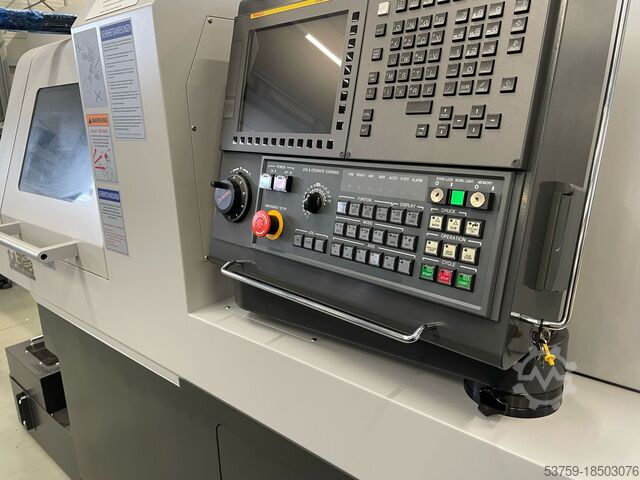

Sterowanie CNC FANUC Oi TF+ z 7 osiami sterowanymi
Oś C na wrzecionie głównym i przeciwwrzecionie
Typ uchwytu wrzeciona głównego i przeciwwrzeciona: standardowy
Synchronizowana jednostka prowadząca z napędem
Typ tulei prowadzącej: standardowy

Standardowe wyposażenie uchwytów narzędziowych:
Wózek liniowy
Uchwyt narzędziowy 5-pozycyjny, trzonek 16x16 mm
4 głowice do wiercenia poprzecznego ER16
Urządzenie do wiercenia powierzchni czołowych (od przodu i tyłu), 5 wrzecion wiertarskich ER16
Przeciwwrzeciono do obróbki tylnej strony
tył obróbki: 4 stanowiska ER16
Napęd na 2 stacje do obróbki tylnej strony (2 stałe, 2 napędzane)
Pneumatyczny wyrzutnik detali
Kontrola wyrzutu detali
Układ wydmuchu do przeciwwrzeciona
Odbiornik detali
Podajnik detali
do odbioru gotowych detali
Osobny zbiornik chłodziwa z kontrolą poziomu i przepływu
Maszyna przygotowana pod wysokociśnieniowy agregat (instalacje elektryczne i mechaniczne do 100 bar)
Doprowadzenie chłodziwa przez przeciwwrzeciono
Automatyczne centralne smarowanie z kontrolą poziomu
Skrzynka narzędziowa ze specjalistycznymi narzędziami
Interfejs do podajnika prętów
Interfejs do transportera wiórów
Gniazdo kart PCMCIA
Interfejs USB
Interfejs RJ-45 LAN
Interfejs RS 232 C

Funkcje sterowania w standardowym zakresie dostawy:
8 MB pamięci programu
Wprowadzanie wartości w systemie metrycznym
Bezpośrednie wprowadzanie wymiarów rysunkowych
200 korekt zużycia narzędzia
Wskaźnik godzin pracy
Licznik detali
Połączenie z siecią
Obróbka w tle
Automatyczna funkcja wyłączania zasilania
Przebieg programu sterowany z ręcznego pokrętła
Funkcja High-Speed Skip dla sond pomiarowych
Monitorowanie prędkości obrotowej wrzeciona (G25 - G26)
Nacinanie gwintów o zmiennym skoku (G34)
Gwintowanie po łuku (G35 - G36)
Kompensacja promienia narzędzia (G40 - G42)
Programowanie makr (G65 - G67)
Transformacja współrzędnych 3D (G68.1 - G69.1)
Cykle wielokrotnego powtarzania (G70 - G76)
Cykle wiercenia (G80 - G89)
Stała prędkość cięcia dla wrzeciona głównego i przeciwwrzeciona (G96 - G97)
Interpolacja cylindryczna (G107)
Interpolacja współrzędnych biegunowych (G112 - G113)
Sztywne gwintowanie (M29)
Synchronizacja osi Z1 - Z2 (M221 - M220)
Synchronizacja rotacji/fazy między wrzecionem głównym i przeciwwrzecionem (M56 - M57)
4 dodatkowe wolne polecenia M
