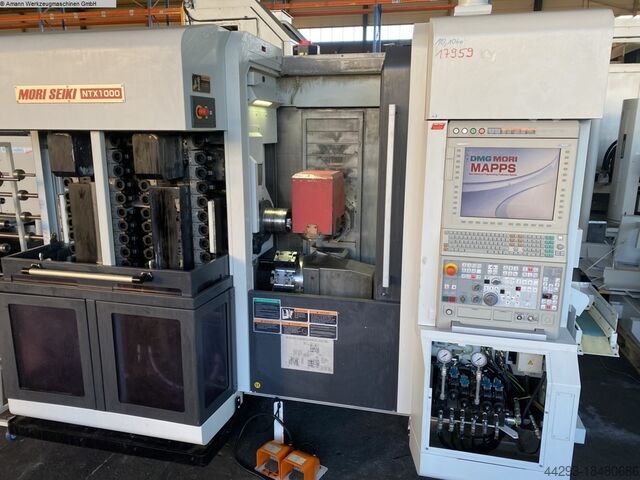

Centrum tokarskie i frezarskie CNC

MORI SEIKI NTX1000

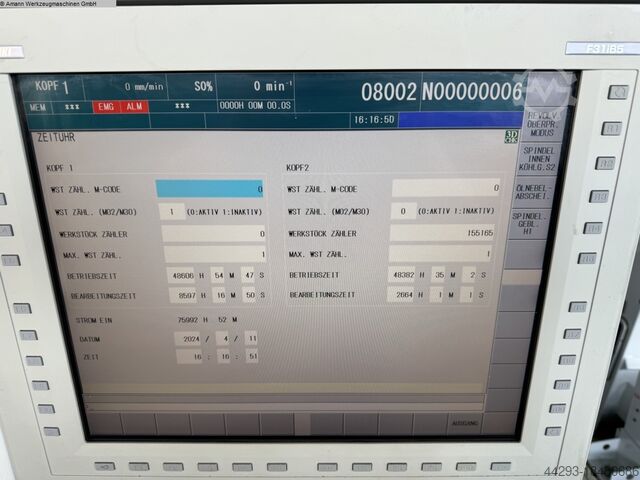

Stan: gotowy do pracy (używany), Rok produkcji: 2012, godziny pracy: 8 597 h, Funkcjonalność: w pełni sprawny, długość toczenia: 424 mm, średnica toczenia: 370 mm, Średnica pręta (max.): 65 mm, średnica toczenia nad łożem suportu: 370 mm, maksymalna prędkość wrzeciona frezarki: 12 000 obr./min, SZCZEGÓŁY TECHNICZNE Średnica toczenia: 370 mm Długość toczenia: 424 mm Średnica obrotu: 370 mm Oś X1: 380 mm Oś X2: 155 mm Oś Z1: 460 + 155 mm Oś Z2: 610 mm Oś Y: ±105 mm Oś B: ±120° Średnica pręta: 65 mm Wrzeciono 1 Maksymalna prędkość obrotowa: 6.000 min⁻¹ Liczba zakresów prędkości: 2 (przełączanie uzwojeń) Gniazdo wrzeciona: JIS A2-5 Otwór wrzeciona: 61 mm Rozdzielczość osi C: 0,0001° Średnica wrzeciona w łożysku przednim: 100 mm Maksymalny moment obrotowy (40% ED/praca ciągła): 223/158 Nm Wrzeciono 2 Maksymalna prędkość obrotowa: 6.000 min⁻¹ Liczba zakresów prędkości: 1 Gniazdo wrzeciona: 80 g6 płaski nos Otwór wrzeciona: 38 mm Rozdzielczość osi C: 0,0001° Średnica wrzeciona w łożysku przednim: 70 mm Maksymalny moment obrotowy (15% ED/praca ciągła): 49/22 Nm Wrzeciono narzędziowe Liczba stanowisk narzędziowych: 1 Uchwyt oprawki: C5 Średnica wrzeciona w łożysku przednim: 65 mm Czas wymiany narzędzia (narzędzie do narzędzia): 1,2 s Maksymalna średnica narzędzia przy zajętych sąsiednich miejscach: 70 mm Maksymalna średnica narzędzia przy wolnych sąsiednich miejscach: 130 mm Maksymalna długość narzędzia: 250 mm Maksymalna długość narzędzia (powyżej 70 mm): 210 mm Maksymalna masa narzędzia: 5 kg Minimalne indeksowanie osi B: 0,0001° Maksymalna prędkość obrotowa wrzeciona: 12.000 min⁻¹ Maksymalny moment obrotowy (15% ED/praca ciągła): 49/22 Nm Rewolwer 2 Liczba stanowisk narzędziowych: 10 Maksymalna średnica trzpienia do oprawek wytaczarskich: max. 32 mm Napędy posuwu Prędkość szybkiego przesuwu osi X wrzeciona narzędziowego: 40.000 mm/min Prędkość szybkiego przesuwu osi Y wrzeciona narzędziowego: 40.000 mm/min Prędkość szybkiego przesuwu osi Z1 wrzeciona narzędziowego: 50.000 mm/min Prędkość szybkiego przesuwu osi X2 dolnego rewolwera: 30.000 mm/min Guodpsxf A Apsfx Aacsk Prędkość szybkiego przesuwu osi Z2 dolnego rewolwera: 30.000 mm/min Prędkość szybkiego przesuwu osi A podajnika detali: 36.000 mm/min Prędkość szybkiego przesuwu osi B: 100 min⁻¹ Prędkość szybkiego przesuwu osi C: 250 min⁻¹ Magazyn narzędzi Magazyn narzędzi: magazyn łańcuchowy na 76 szt. Sterowanie Sterownik: MSX-711-IV Mori Seiki System sterowania: MAPPS SZCZEGÓŁY MASZYNY Czas pracy: 75.992 h Całkowite zapotrzebowanie na moc: 45 kW Waga i wymiary Masa maszyny: ok. 10,5 t Wymiary: ok. 2,71 × 2,43 × 2,40 m Godziny pracy – głowica 1 Czas pracy: 48606 h Czas obróbki: 8597 h Godziny pracy – głowica 2 Czas pracy: 48382 h Czas obróbki: 2664 h WYPOSAŻENIE Renishaw HPRA Laser Blum Control System pomiaru bezpośredniego osi X, Y, Z, B Uchwyt tulejowy SMW Autoblok KSZ-MB-040-Z140 Transporter detali Podajnik prętów Breuning Irco ILS-RBK-10012 Filtr taśmowy Knoll KF10/500 / chłodzenie IKZ przez wrzeciono frezujące, 7-stopniowe do 70 bar Transporter wiórów ConSep 2000

Stan: bardzo dobry (używany), Rok produkcji: 2010, długość toczenia: 800 mm, średnica toczenia: 430 mm, moc silnika wrzeciona: 11 000 W, prędkość wrzeciona (maks.): 6 000 obr./min, przebieg osi X: 455 mm, przesuw osi Y: 105 mm, przesuw osi Z: 800 mm, prędkość obrotowa (maks.): 12 000 obr./min, całkowita wysokość: 8 500 mm, całkowita długość: 2 500 mm, całkowita szerokość: 2 495 mm, Sterowanie CNC: Fanuc FS31IA5 (MAPPS 4) możliwości Długość toczenia mm: 800 Maks. Średnica toczenia mm: ø Ø430 WRZECIONO TOKARSKO-FREZARSKIE Ścieżka przesuwu w osi X mm: 455 Tor ruchu osi Y mm: ±105 Droga przesuwu osi Y mm: 800 Indeksowanie osi B Gra: ±120 (0.001º) Maks. Prędkość obrotowa wrzeciona rpm: 12 000 Moc napędu wrzeciona kW: 9/5,5 Magazyn narzędzi Gniazda narzędziowe: 76 Uchwyt narzędziowy: Capto C5 Maks. Długość narzędzia mm: 250 Gsdpfju Afizsx Aacsuk Maks. Średnica narzędzia mm: 70/130 Maks. Waga narzędzia kg: 5 Dolna głowica rewolwerowa Ścieżka przesuwu w osi X mm: 160 Ścieżka przesuwu w osi Y mm: 730 Liczba pozycji narzędzia: 10 Wrzeciono główne Maks. Prędkość obrotowa wrzeciona rpm: 6,000 Moc napędu wrzeciona kW: 11/7,5 Średnica wrzeciona mm: 73 Typ uchwytu: Uchwyt drążony (8") Producent: KITAGAWA Przeciwwrzeciono Maks. Prędkość obrotowa wrzeciona rpm: 6,000 Moc napędu wrzeciona kW: 7,5/5,5 Typ uchwytu: Uchwyt pełny (8") Producent: KITAGAWA Wyposażenie: Przenośnik wiórów Przenośnik wiórów Lampka sygnalizacyjna Pompa wysokociśnieniowa Przełącznik nożny uchwytu (podwójny) dla wrzeciona głównego i przeciwwrzeciona Pistolet do chłodziwa Czas pracy maszyny: Godziny przy zasilaniu: 76 482 Wrzeciono nr 1: 14 010 Wrzeciono nr 2: 4 306 Całkowite zapotrzebowanie na moc kVA: 48 Maszyna podstawowa: Wymiary/waga 4 170 Długość mm: 2 500 Szerokość mm: 2,495 Wysokość mm: 8,500
