System cięcia plazmowego CNC

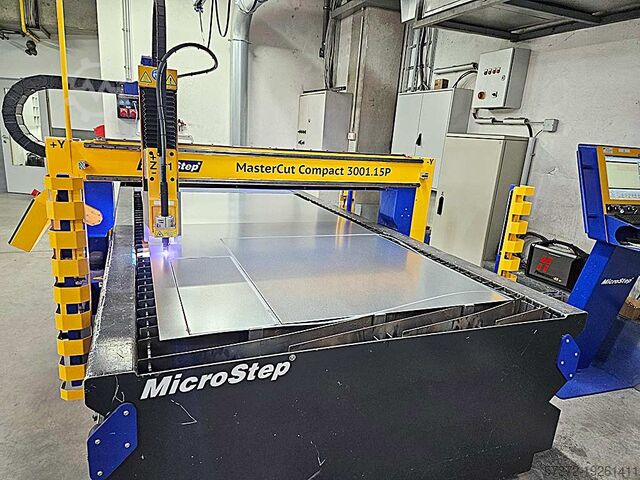

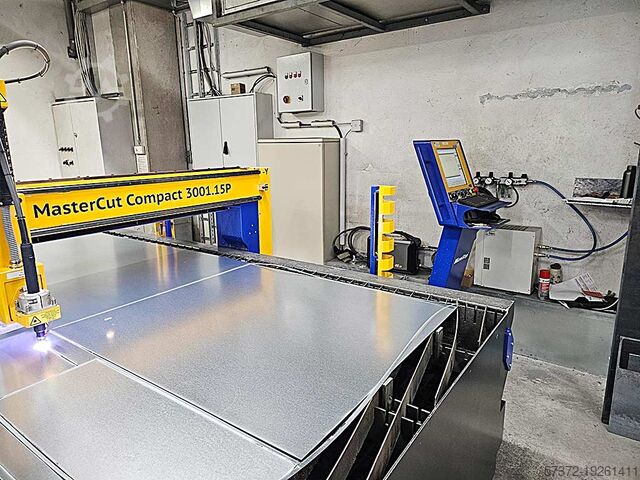

MicroStep MasterCut Compact 3000x1500

Stan: nowe, Szerokość stołu 3000 mm Długość stołu 1500 mm Głowice palnika 1 Sterowanie CNC Prędkość posuwu 20 000 mm/min Całkowite zapotrzebowanie na moc 15 kVA Wymagana przestrzeń ok. 4,5 x 2,5 m * Wytrzymałe łoże maszyny z precyzyjnymi prowadnicami zapewniającymi płynny ruch maszyny * Łożyskowane kulkowo poprzeczne suporty do regulacji wysokości z pionowym skokiem 400 mm * Termiczne oddzielenie obszaru napędu i cięcia zapewnia maksymalną precyzję * Automatyczne wykrywanie wysokości i kontrola wysokości palnika podczas cięcia * Uchwyt palnika z zabezpieczeniem przed kolizją i automatycznym wyłączeniem w przypadku kolizji * Instalacja typu plug-and-play lub przeniesienie maszyny za pomocą wózka widłowego, dźwigu lub podnośnika * 3-stronny dostęp do obszaru cięcia dzięki konstrukcji wspornikowej Stół wyciągowy SATOTEC: System stołowy SATOTEC charakteryzuje się stabilną konstrukcją stołu dla maksymalnej grubości cięcia 150 mm Cięcie przedmiotu obrabianego o grubości 150 mm wymaga technologii cięcia tlenowo-paliwowego. Rama podtrzymująca przedmiot obrabiany jest wyposażona w wymienne, płaskie płyty żelazne o grubości 3 mm, zamontowane pod kątem 45°. Odstęp między płytami wynosi 50 mm. Źródło zasilania Kjellberg Q1500: * Precyzyjne cięcie plazmowe wszystkich materiałów przewodzących prąd elektryczny o grubości od 0,5 do 60 mm, zarówno na sucho, jak i pod wodą * Zalecany zakres cięcia od 0,5 do 40 mm * Maksymalna grubość penetracji 30 mm, możliwa do zwiększenia dzięki technologii ProPierce * Znakowanie, nacinanie i dziurkowanie, nawet na powlekanych materiałach metalowych * Źródło zasilania inwerterowe z cyfrowo sterowanym, w pełni elektronicznym przepływem procesu * Zintegrowane chłodzenie z półautomatycznym napełnianiem i opróżnianiem Kontrola gazu: W pełni automatyczna, sterowana procesorem konsola Q-Gas do cięcia plazmowego wszystkich metali Lantek Expert Cut Inside: Moduł CAD/CAM zintegrowany z systemem sterowania maszyny System wyciągowy TEKA EcoCube o mocy 5,5 kW Medium filtrujące: suche, beztłuszczowe lub bezolejowe pyły/opary Powierzchnia filtra: 100 m² (4 wkłady) (po 25 m² każdy) Wkład filtra: BIA M, typ Nano Skuteczność separacji: 99% (zgodnie z certyfikatem testu BGIA) Sterowanie filtrem: automatyczne czyszczenie filtra, PLC Wydajność wentylatora: 4500 m³/h Moc silnika: 5,5 kW Napięcie przyłączeniowe: 400 V/50 Hz lub 480 V 60 Hz. Rcedpepm U U Nsfx Acheb Pobór prądu: 11,5 A Rodzaj prądu: 3-fazowy + N + PE Montaż wentylatora: na urządzeniu, w tym kolanko kanału tłumika, prawa strona Sterowanie silnikiem: przetwornica częstotliwości Poziom hałasu: 75 dB(A) + maks. 10 dB(A) podczas impulsu czyszczącego Przyłącze wlotowe: średnica 250 mm nad kanałem wlotowym, lewa strona Wylot: przez kolanko kanału tłumika Wymiary (szer. x gł.): ok. 800 x 800 mm Kolor jednostki: - Obudowa wentylatora: jasnoszary - Obudowa wkładu: RAL 5007 jasnoniebieski Cechy szczególne: - Haki blokujące i blokady dźwigniowe - Przyłącze sprężonego powietrza i odpływ kondensatu, każdy zamontowany za pomocą połączenia śrubowego z przegrodą - Przyłącze sprężonego powietrza z końcówką węża o średnicy 8 mm - Jednostka wyposażona w śruby uziemiające - Kabel z certyfikatem UL - Przetwornica częstotliwości EATON zamontowana po lewej stronie w dołączonej szafie sterowniczej
