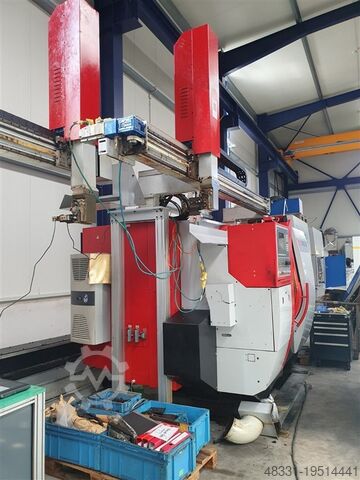

Tokarka CNC

EMCO TURN 365/42

Stan: gotowy do pracy (używany), Rok produkcji: 2000, Funkcjonalność: w pełni sprawny, numer maszyny/pojazdu: R6AN3701, długość toczenia: 520 mm, średnica toczenia: 360 mm, przebieg osi X: 210 mm, przesuw osi Z: 610 mm, prędkość obrotowa (maks.): 6 300 obr./min, całkowita wysokość: 1 872 mm, całkowita długość: 1 941 mm, całkowita szerokość: 3 074 mm, Wyposażenie: prędkość obrotowa bezstopniowo regulowana, SZCZEGÓŁY TECHNICZNE Obszar roboczy Średnica obrotu nad łożem: 600 mm Średnica obrotu nad suportem: 360 mm Przesuw suportu X/Z: 210 / 610 mm Odległość wrzeciono główne – konik: 805 mm Maksymalny rozmiar obrabianego elementu z konikiem: Ø160 x 520 mm Wrzeciono główne Mocowanie wrzeciona zgodnie z DIN 55026: A5 Zewnętrzna średnica wrzeciona w przednim łożysku: Ø80 mm Crjdowxw H Sepfx Aa Ish Cylindryczny uchwyt z prętem pociągowym dla detali do: Ø160 mm Uchwyt przelotowy z rurą pociągową, maksymalny przelot: Ø45,5 mm Maksymalny rozmiar uchwytu (rozmiar wrzeciona Ø45): Ø160 mm Konik Stożek wewnętrzny: MK4 Przesuw konika: 500 mm Maksymalna siła docisku (regulowana hydraulicznie): 8.000 N Napędy posuwu Siła posuwu X/Z: 5.000 / 7.000 N Prędkość szybkiego przesuwu X/Z: 24 / 24 m/min Czas przyspieszania od 0 do szybkiego przesuwu X/Z: 0,2 s Szerokość rozproszenia pozycji X/Z/Z₂: 3 / 5 / 4 µm Napęd wrzeciona głównego Silnik AC, moc znamionowa 100/40% ED: 9 / 13 kW Zakres prędkości obrotowej (płynna regulacja): 0-6.300 obr./min Maksymalny moment obrotowy: 89 Nm SZCZEGÓŁY MASZYNY Wymiary (szer. x gł. x wys.): 3074 mm x 1941 mm x 1872 mm

Stan: używany, Rok produkcji: 2000, Dane techniczne: Średnica toczenia nad łożem: 600 mm Średnica toczenia nad suportem poprzecznym: 260 mm Długość toczenia: 610 mm Ścieżka planu (oś x): 160 mm Przesuw wzdłużny (oś z): 610 mm Sterowanie: Siemens 810D Prędkość: 1 - 6300 bezstopniowych obrotów na minutę Moment obrotowy na wrzecionie: 86 Nm otwór wrzeciona: Ø 42 mm Średnica zewnętrzna wrzeciona w łożysku przednim: Ø 80 mm Napęd posuwu AC: X/Z: 5000 / 7000 N Szybki przesuw x - kierunek: X/Z: 16 / 20 m/min Wieżyczka narzędziowa - Liczba stacji: 12 / VDI 30 Uchwyt konika ISO: MK4 Przesunięcie konika: 500 (skok) mm Moc wrzeciona głównego: 7,5 (100%=11kW) kW projekt elektryczny - napięcie/częstotliwość: 3/PE ~ 400V i 50/60Hz V/Hz Całkowite zapotrzebowanie na moc: 20 kVA (11 kW) Masa maszyny ok.: 4,0 t Wymiary maszyny ok. Dł. x szer. x wys.: 3,0 x 2,0 x 2,1 m Tokarka CNC posiada oś C. Odległość między wrzecionem głównym a konikiem: 805 mm uchwyt hydrauliczny Röhm Ø 160 mm (bez szczęk), prędkość 7500 obr./min. konik z kłami obrotowymi wieża narzędziowa (12 wolnych miejsc na narzędzia napędzane) Obecnie w magazynku zamontowano 8 uchwytów narzędziowych, z czego 4 posiadają tuleję zaciskową) układ chłodzenia, doprowadzanie chłodziwa poprzez głowicę narzędziową Crjdpfx Aasu Ixwio Ieh Szafa sterownicza z chłodzeniem Rittal typ SK3393100 tacka na przedmioty obrabiane oświetlenie maszynowe Akcesoria: 1x narzędzie napędzane id. *
