Tokarka CNC

EMCO EMCOTURN ET 500

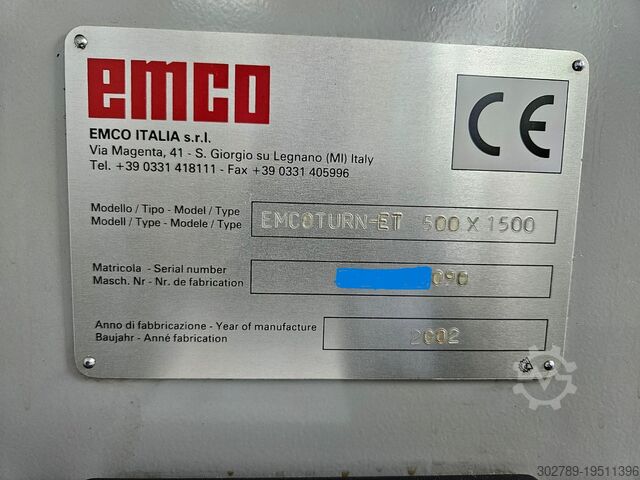

Używana tokarka CNC EMCOTURN ET-500x1500

OBSZAR ROBOCZY
Średnica przelotu nad łożem: 580 mm
Średnica przelotu nad suwakiem poprzecznym: 400 mm
Maks. średnica toczenia: 450 mm
Przesuw suportu wzdłużny (Z): 1.060 mm / 1.560 mm
Przesuw suportu poprzeczny (X): 310 mm
Odległość między kłami: 1.500 mm

WYMIARY DETALU
Maks. długość detalu: 1.500 mm
Maks. średnica detalu dla materiału prętowego: 102 mm
Maks. ciężar detalu pomiędzy kłami: 1.200 kg
Maks. ciężar detalu mocowany jednostronnie: 400 kg
Odległość środka ciężkości od powierzchni tarczy uchwytu: 175 mm

WRZECIONO
Mocowanie wrzeciona DIN 55026 ..... A2-8 (ASA 8")
Średnica łożyska przedniego wrzeciona: Ø 150 mm
Przelot wrzeciona: Ø 103 mm
Przelot w rurze ciągnącej / dla pręta: Ø90 mm

NAPĘD GŁÓWNY
Cyfrowy silnik AC ..... SIEMENS
Przekładnia ZF przy silniku głównym ..... (100/40 % ED) 28 / 43 kW
Zakres obrotów wrzeciona ..... 2 zakresy
Zakres 1: ..... 40 – 850 obr./min
Zakres 2: ..... 40 – 3.200 obr./min
Maks. moment obrotowy ..... 909 / 1.396 Nm
Opcja: ..... 952 / 1.125 Nm

NAPĘDY POSUWU cyfrowe AC
Średnica śruby pociągowej X / Z ..... 40 mm
Siła posuwu wzdłużna (oś Z): SIEMENS 13.570 N / FANUC 10.180 N
Siła posuwu poprzeczna (oś X): SIEMENS 9.050 N / FANUC 7.000 N
Szybki przesuw X / Z: 20 / 20 m/min
Dokładność pozycjonowania Ps (VDI 3441) X,Z: 0,006 / 0,007 mm

SYSTEM NARZĘDZIOWY
Liczba pozycji narzędziowych: 12
Oprawki narzędziowe według DIN 69880 – osiowe
Uchwyt narzędziowy: VDI-40
Moc narzędzi napędzanych:
Prędkość obrotowa: maks. 8 kW przy 3000 obr./min
Moment obrotowy: maks. 3000 obr./min / maks. 27 Nm

KONIK
Pozycjonowanie: automatyczne przesuwanie wraz z suportem
Zacisk: automatyczny
Średnica tulei: 100 mm
Wysuw tulei: 120 mm
Stożek wewnętrzny: MK 4
Siła docisku tulei, płynnie regulowana do: 14.500 N

OŚ Y
Skok supportu Y: +50 / -50 mm

Dedpfx Aowxrdfjb Usku
UKŁAD CHŁODZENIA
Pojemność zbiornika dla długości kłów 1.000 / 1.500: 200 / 230 l
Doprowadzenie chłodziwa: przez rewolwer narzędziowy
Przy 50 Hz: 7,0 bar przy wydajności 5 l/min
0,5 bar przy wydajności 57 l/min
Waga ok. 9 ton

Uwaga! Maszyna będzie dostępna od połowy stycznia 2026, ponieważ wtedy przyjedzie nowa maszyna.
Maszyna może być po wcześniejszym uzgodnieniu obejrzana pod napięciem w okolicach Memmingen. Możemy załadować.
Transport organizuje kupujący.
